变频器 / 通用型低压变频器 / 单机传动

MD310系列

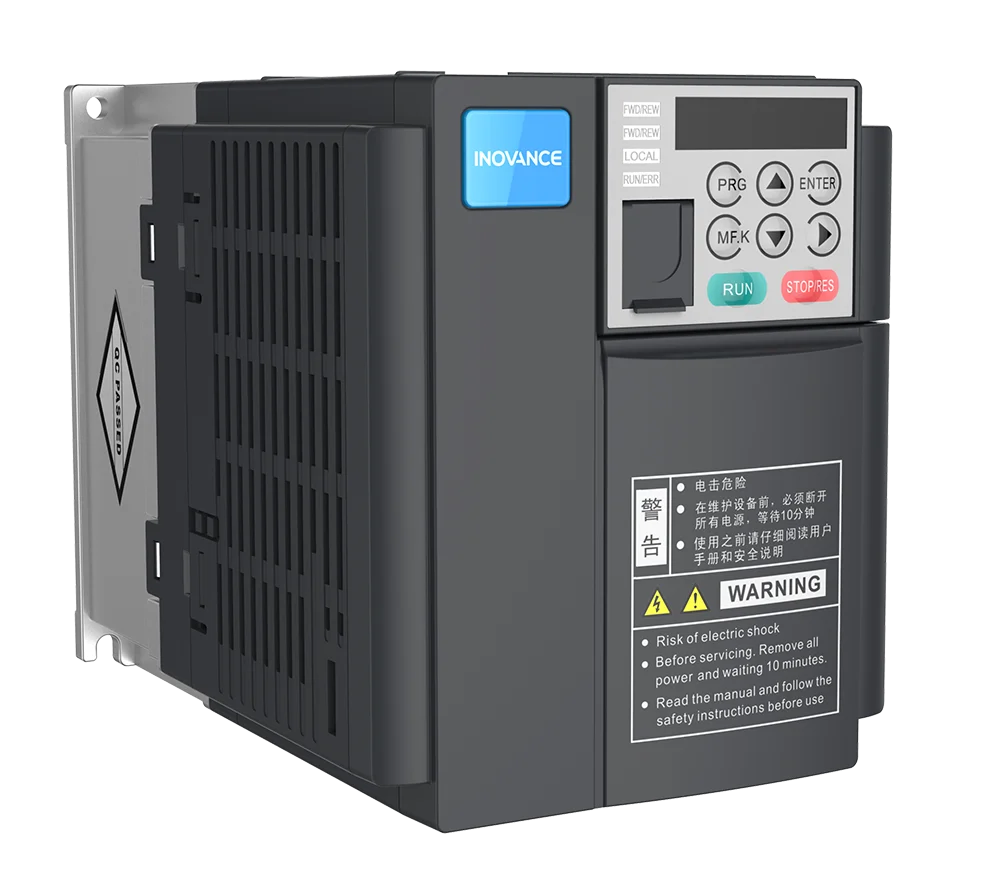

Name: MD310系列紧凑多功能型变频器
Brand: 汇川技术

紧凑多功能型变频器

高启动转速完善的制动多电机切换摆频

MD310 系列变频器是一款通用紧缩型多功能变频器，采用开环矢量和V/F 控制方式，以高性能的电流矢量控制技术可实现异步电机控制。MD310 标配RS485 通讯接口，支持Modbus RTU 通讯，可扩展I/O 扩展卡、CAN 通信扩展卡。内置PID 可方便实现闭环过程控制系统，最多可实现16 段速运行。

产品资料官网详情

产品概览规格参数资料下载

小体积

体积小，性价比高

过励磁功能

可以有效抑制减速过程中母线电压上升，避免频繁报过压故障

控制应用

内置有PID调节器，配合频率给定通道的选择，用户可方便地实现过程控制的自动调节，实现例如恒温、恒压、张力等控制应用

摆频功能

在纺织、化纤的加工设备中，使用摆频功能，可以改善纱锭绕卷的均匀平密

分时控制

可储存 4 套电机参数，一台变频器可分时控制四台电机运行

定时运行功能

运行时间可以通过参数和模拟量设置

快速总线联接

标配 RS485 通讯接口，支持 Modbus RTU 通讯，可扩展 CANLink，实现与汇川产品的快速总线联接

虚拟示波器功能

支持变频器参数操作及虚拟示波器功能，通过虚拟示波器可实现对变频器内部状态的图形监视

标配制动单元

用户直接接制动电阻，不用外置制动，节省成本

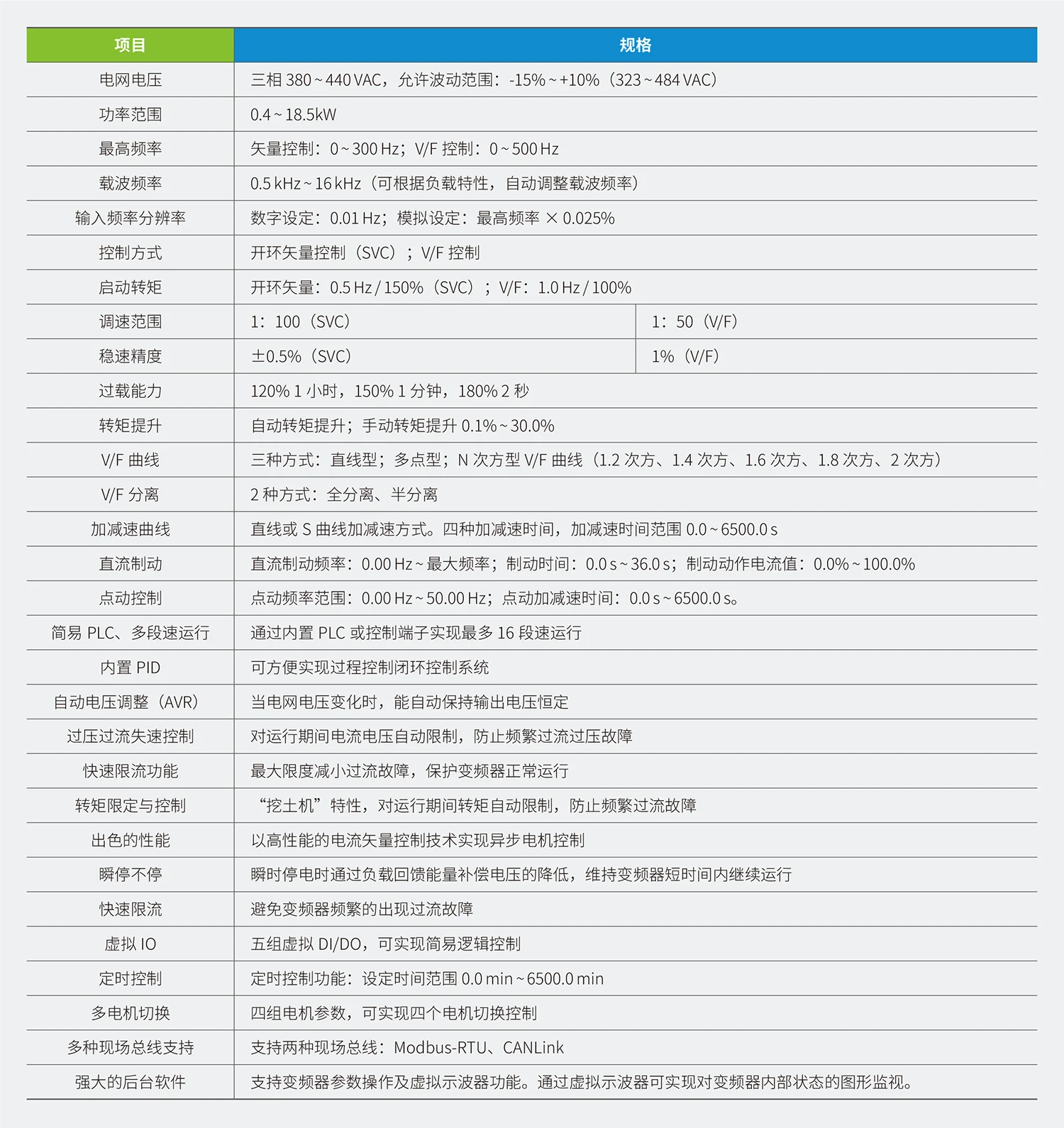

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
MD310-INT 系列通用变频器-英文 19120513-CY	产品彩页	A00	-	2025-01-06	550.52 KB	在线查看下载文件
汇川技术MD系列紧凑型变频器 19120002-CY	产品彩页	A01	-	2022-11-23	1.74 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
MD310系列通用变频器用户手册 19010170-SC	用户手册	B15	-	2026-04-02	7.42 MB	在线查看下载文件
变频器扩展卡选型手册-中文 PS00003425_PDF_CN	选型手册	B02	-	2025-09-01	233.05 MB	在线查看下载文件
MD310-KEY1智能操作键盘用户手册-英文 PS00014357_PDF_EN	用户手册	A00	-	2024-10-14	749.14 KB	在线查看下载文件
MD32NKE1操作键盘用户手册-中文 PS00012634_PDF_CN	用户手册	A01	-	2024-10-13	1.43 MB	在线查看下载文件
MD32NKE1操作键盘用户手册-英文 PS00012634_PDF_EN	用户手册	A00	-	2024-07-31	1.34 MB	在线查看下载文件
MD310-KEY1智能操作键盘用户手册-中文 PS00014357_PDF_CN	用户手册	A00	-	2024-01-05	944.48 KB	在线查看下载文件
汇川技术产品保修卡 19010446-SC	用户手册	A09	-	2023-01-09	352.82 KB	在线查看下载文件
变频器扩展卡选型手册-英文 PS00003425_PDF_EN	选型手册	A00	-	2022-09-04	62.44 MB	在线查看下载文件
MD310系列通用变频器快速调试手册-英文 19010208-SC	调试手册	B04	-	2021-01-04	2.55 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
KC Certificate-MD310T 15~18.5KW KCC-00012417-RZZS	KCC	A00	-	2022-10-18	271.19 KB	在线查看下载文件
KCC Certificate-MD310T 0.4-2.2KW KCC-00012414-RZZS	KCC	A00	-	2022-10-18	277.71 KB	在线查看下载文件
KCC Certificate-MD310T 3.7-5.5KW KCC-00012415-RZZS	KCC	A00	-	2022-10-18	270.93 KB	在线查看下载文件
KCC Certificate-MD310T 7.5-11KW KCC-00012416-RZZS	KCC	A00	-	2022-10-18	270.56 KB	在线查看下载文件
CE Certificate-MD310 T1-T4 (0.4KW-18.5KW) CE-00012292-RZZS	CE	A00	-	2021-12-27	734.60 KB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01014179-2D 01014179-WX	2D图纸	B00	MD310T18.5B	2021-06-27	210.22 KB	暂不支持预览下载文件
01014179-3D 01014179-WXSTEP	3D图纸	B00	MD310T18.5B	2021-06-27	6.99 MB	暂不支持预览下载文件
01301005-2D 01301005-WX	2D图纸	B00	MD310T2.2B	2021-06-27	245.34 KB	暂不支持预览下载文件
01301005-3D 01301005-WXSTEP	3D图纸	B00	MD310T2.2B	2021-06-27	4.81 MB	暂不支持预览下载文件
01301007-2D 01301007-WX	2D图纸	B00	MD310T0.7B	2021-06-27	219.44 KB	暂不支持预览下载文件
01301007-3D 01301007-WXSTEP	3D图纸	B00	MD310T0.7B	2021-06-27	5.25 MB	暂不支持预览下载文件
01301009-2D 01301009-WX	2D图纸	B00	MD310T5.5B	2021-06-27	252.59 KB	暂不支持预览下载文件
01301009-3D 01301009-WXSTEP	3D图纸	B00	MD310T5.5B	2021-06-27	5.79 MB	暂不支持预览下载文件
01301011-2D 01301011-WX	2D图纸	B00	MD310T7.5B	2021-06-27	225.66 KB	暂不支持预览下载文件
01301011-3D 01301011-WXSTEP	3D图纸	B00	MD310T7.5B	2021-06-27	6.02 MB	暂不支持预览下载文件
01301012-2D 01301012-WX	2D图纸	B00	MD310T11B	2021-06-27	224.41 KB	暂不支持预览下载文件
01301012-3D 01301012-WXSTEP	3D图纸	B00	MD310T11B	2021-06-27	2.65 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01309070-EPLAN 01309070-EPL	EPLAN文件	B00	-	2025-01-07	23.80 MB	暂不支持预览下载文件
01309071-EPLAN 01309071-EPL	EPLAN文件	B00	-	2025-01-07	22.98 MB	暂不支持预览下载文件
01309072-EPLAN 01309072-EPL	EPLAN文件	B00	-	2025-01-07	15.17 MB	暂不支持预览下载文件
01309073-EPLAN 01309073-EPL	EPLAN文件	B00	-	2025-01-07	22.58 MB	暂不支持预览下载文件
01309075-EPLAN 01309075-EPL	EPLAN文件	B00	-	2025-01-07	22.98 MB	暂不支持预览下载文件
01309078-EPLAN 01309078-EPL	EPLAN文件	B00	-	2025-01-07	23.80 MB	暂不支持预览下载文件
01301007-EPL_A00（MD310T0.7B) 01301007-EPL	EPLAN文件	A00	-	2023-07-18	37.31 MB	暂不支持预览下载文件
01301008-EPL_A00（MD310T0.4B) 01301008-EPL	EPLAN文件	A00	-	2023-07-18	37.31 MB	暂不支持预览下载文件
01301009-EPL_A00（MD310T5.5B) 01301009-EPL	EPLAN文件	A00	-	2023-07-18	44.55 MB	暂不支持预览下载文件
01301010-EPL_A00（MD310T3.7B) 01301010-EPL	EPLAN文件	A00	-	2023-07-18	44.55 MB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
