变频器 / 通用型低压变频器 / 单机传动

MD500-PLUS系列

Name: MD500-PLUS系列高性能矢量型变频器
Brand: 汇川技术

高性能矢量型变频器

开环零速悬停张力控制工艺兼容主流总线同步机异步机兼容

MD500-PLUS 是一款通用高性能电流矢量变频器，主要用于控制和调节三相交流异步电机和三相交流永磁电机的速度和转矩，可用于纺织、印刷、拉丝、机床、包装、玻璃、食品、风机、水泵及各种自动化生产设备的驱动。

产品资料官网详情

产品概览规格参数资料下载

集成全部控制算法

VF / SVC / FVC / PMVVC 集成 MD500 平台 70 个软件非标

支持多种高速总线

Modbus-485、CANLink、CANopen、EtherCAT、Profinet、EtherNet / IP

异步机控制性能突破

SVC 调速比提升至 1：1000；零速悬停 / 零速建张；大于 10% 输出转矩场合 SVC替代 FVC；SVC 收放卷转矩精度≤ 5%

同步机控制性能突破

SVC 转矩精度 5% SVC 节能算法；同步机转速跟踪、电子封星；新型 PMVVC 算法

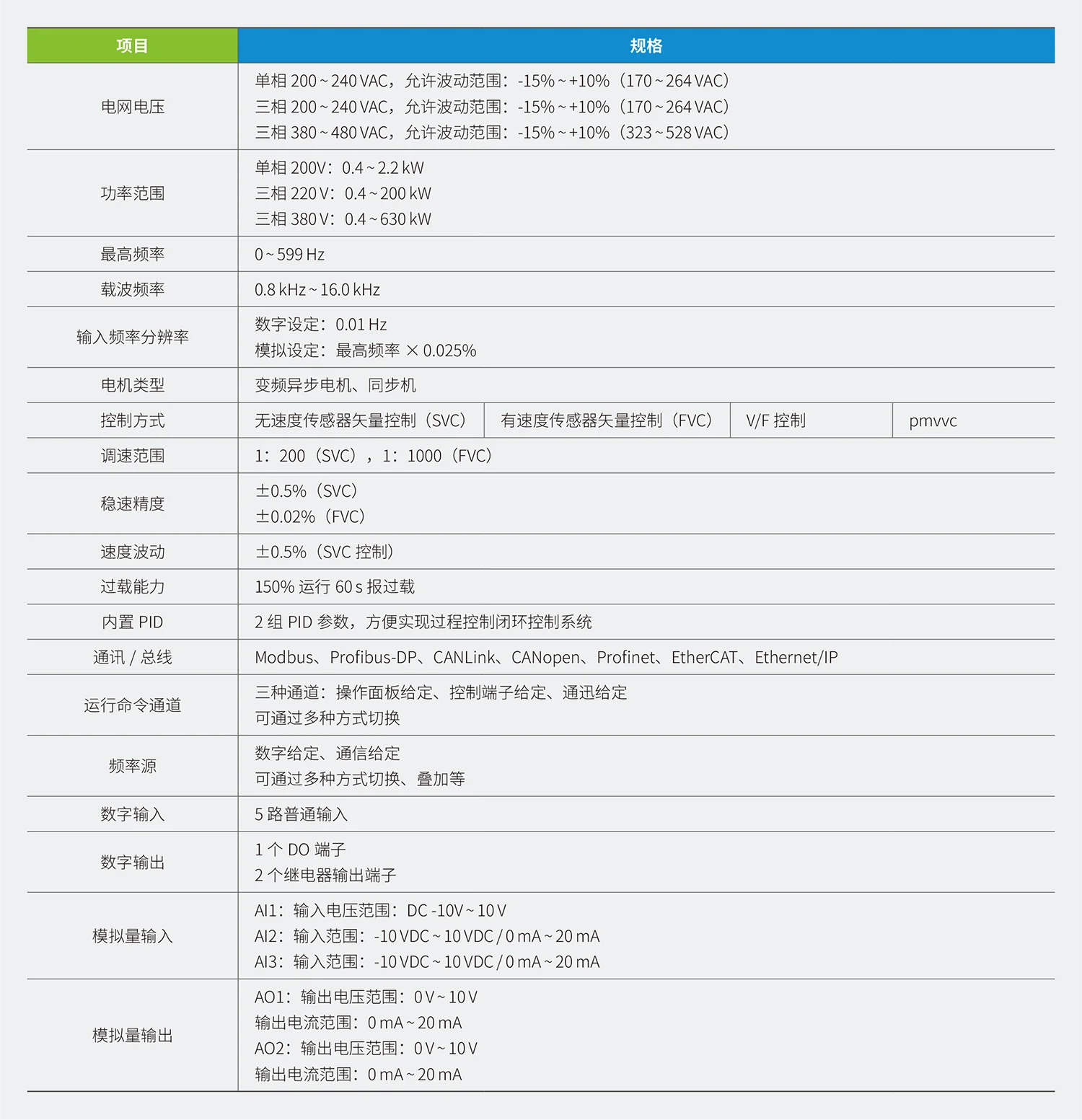

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
HVD100E系列流体专用型变频器 19120191-CY	产品彩页	A06	-	2026-04-22	21.08 MB	在线查看下载文件
WS100系列高性能矢量型专用变频器 19120233-CY	产品彩页	A03	-	2025-01-02	9.30 MB	在线查看下载文件
汇川技术船舶行业解决方案 19120190-CY	解决方案彩页	A02	-	2024-12-12	10.48 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
MD500-PLUS系列通用变频器安装手册-中文 PS00001681_PDF_CN	安装手册	A10	-	2026-04-28	27.30 MB	在线查看下载文件
MD500-PLUS系列通用变频器功能手册-英文 PS00001048_PDF_EN	功能手册	A04	-	2026-04-28	9.75 MB	在线查看下载文件
MD500-PLUS系列通用变频器快速入门-中文 PS00001841_PDF_CN	快速入门	B03	-	2026-04-28	11.83 MB	在线查看下载文件
MD500-PLUS系列通用变频器功能手册-中文 PS00001048_PDF_CN	功能手册	B04	-	2026-04-20	20.43 MB	在线查看下载文件
MD38TX1 隔离485通信扩展卡用户手册-中文 PS00014359_PDF_CN	用户手册	A01	-	2026-04-19	6.59 MB	在线查看下载文件
MD500-PLUS系列通用变频器硬件手册-中文 PS00001044_PDF_CN	硬件手册	B06	-	2026-04-08	74.87 MB	在线查看下载文件
MD500-PLUS系列通用变频器用户手册-中文 PS00011414_PDF_CN	用户手册	A04	-	2026-04-02	116.23 MB	在线查看下载文件
MD38IO3 I/O扩展卡用户手册-中文 PS00014302_PDF_CN	用户手册	A01	-	2026-01-13	4.33 MB	在线查看下载文件
变频器扩展卡选型手册-中文 PS00003425_PDF_CN	选型手册	B02	-	2025-09-01	233.05 MB	在线查看下载文件
MD500-PLUS系列通用变频器调试手册-中文 PS00001047_PDF_CN	调试手册	B03	-	2025-08-19	5.60 MB	在线查看下载文件
安全指南-多语言 19012529-SC	安全指南	A01	-	2025-05-13	730.89 KB	在线查看下载文件
HVD100系列通用变频器用户手册（简略版）-中文 PS00010494_PDF_CN	用户手册	B02	-	2025-03-06	29.68 MB	在线查看下载文件
MD38PG4旋转变压器PG卡用户手册-中文 PS00011914_PDF_CN	用户手册	A01	-	2025-02-27	3.94 MB	在线查看下载文件
MD500-ECAT EtherCAT通信扩展卡用户手册-英文 PS00003368_PDF_EN	用户手册	B03	-	2024-11-14	9.68 MB	在线查看下载文件
MD32NKE1操作键盘用户手册-中文 PS00012634_PDF_CN	用户手册	A01	-	2024-10-13	1.43 MB	在线查看下载文件
MD38TX1 隔离485通信扩展卡用户手册-英文 PS00014359_PDF_EN	用户手册	A00	-	2024-10-10	5.49 MB	在线查看下载文件
MD38IO2 I/O扩展卡用户手册-中文 PS00014301_PDF_CN	用户手册	A01	-	2024-10-07	2.26 MB	在线查看下载文件
ES510-PG-CT1汇通编码器23位PG卡用户手册-英文 PS00010214_PDF_EN	用户手册	A00	-	2024-08-01	3.74 MB	在线查看下载文件
MD32NKE1操作键盘用户手册-英文 PS00012634_PDF_EN	用户手册	A00	-	2024-07-31	1.34 MB	在线查看下载文件
MD38IO1 I/O扩展卡用户手册-英文 PS00014316_PDF_EN	用户手册	A00	-	2024-07-04	23.05 MB	在线查看下载文件
MD38IO2 I/O扩展卡用户手册-英文 PS00014301_PDF_EN	用户手册	A00	-	2024-07-04	2.26 MB	在线查看下载文件
MD38IO3 I/O扩展卡用户手册-英文 PS00014302_PDF_EN	用户手册	A00	-	2024-07-04	3.93 MB	在线查看下载文件
MD38PG4旋转变压器PG卡用户手册-英文 PS00011914_PDF_EN	用户手册	A00	-	2024-07-04	3.88 MB	在线查看下载文件
ES510-PG-CT1汇通编码器23位PG卡用户手册-中文 PS00010214_PDF_CN	用户手册	A00	-	2023-12-12	3.78 MB	在线查看下载文件
MD38IO1 I/O扩展卡用户手册-中文 PS00014316_PDF_CN	用户手册	A00	-	2023-12-03	23.07 MB	在线查看下载文件
MD38CAN1 CANlink通信扩展卡用户手册-英文 PS00003310_PDF_EN	用户手册	B00	-	2023-07-03	3.32 MB	在线查看下载文件
MD500-PN1通信扩展卡用户手册-英文 PS00003710_PDF_EN	用户手册	C01	-	2023-07-03	4.24 MB	在线查看下载文件
MD520IO1 IO扩展卡用户手册-中文 PS00010078_PDF_CN	用户手册	A00	-	2023-04-22	2.31 MB	在线查看下载文件
MD500-PLUS系列通用变频器硬件手册-英文 PS00001044_PDF_EN	硬件手册	B02	-	2023-04-13	63.84 MB	在线查看下载文件
汇川技术产品保修卡 19010446-SC	用户手册	A09	-	2023-01-09	352.82 KB	在线查看下载文件
变频器扩展卡选型手册-英文 PS00003425_PDF_EN	选型手册	A00	-	2022-09-04	62.44 MB	在线查看下载文件
MD500-EN1 通信扩展卡用户手册-英文 PS00005529_PDF_EN	用户手册	B00	-	2022-07-11	6.32 MB	在线查看下载文件
MD500-PLUS系列通用变频器安装手册-英文 PS00001681_PDF_EN	安装手册	A06	-	2022-04-12	24.73 MB	在线查看下载文件
MD500-PLUS系列通用变频器调试手册-英文 PS00001047_PDF_EN	调试手册	A05	-	2022-04-12	4.49 MB	在线查看下载文件
MD500-PLUS系列通用变频器快速入门-英文 PS00001841_PDF_EN	快速入门	A04	-	2022-04-12	10.68 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
CE Certificate-WISE310 MD310 (18.5-132kW) CE-RZ010120141209-RZZS	CE	A08	-	2025-07-27	1.30 MB	暂不支持预览下载文件
CE Certificate-MD500 MD500E MD480 IS580 CS710 CS200 MD290 T5-T6（11KW- 45KW)T5T6 CE-RZ010120141208-RZZS	CE	A09	-	2025-07-07	931.89 KB	暂不支持预览下载文件
UL Certificate-MD500&MD290&MD500 PLUS&MD520 T1-T4（0.4kw- 18.5kw） UL(CUL)-RZ010720180622-RZZS	UL(cUL)	A08	-	2024-11-28	275.70 KB	在线查看下载文件
UL Certificate-MD500&MD290&MD500 PLUS&MD520 T5-T8 UL(CUL)-RZ010720151106-RZZS	UL(cUL)	A05	-	2024-11-28	277.10 KB	在线查看下载文件
CE Certificate-MD500 MD290 T13 (500-800kW) CE-RZ010120181237-RZZS	CE	A04	-	2024-02-25	805.42 KB	暂不支持预览下载文件
UL Certificate-MD500&MD290&MD500 PLUS&MD520-2T T9-T12（132kw- 500kw) UL(CUL)-RZ010720181130-RZZS	UL(cUL)	A04	-	2024-02-25	274.07 KB	在线查看下载文件
KC Certificate-MD500 Size T11 250kW~355kW KCC-00012427-RZZS	KCC	A01	-	2023-10-25	494.94 KB	在线查看下载文件
KC Certificate-MD500 Size T12 315kW~500kW KCC-00012442-RZZS	KCC	A01	-	2023-10-25	570.70 KB	在线查看下载文件
KC Certificate-MD500 T1 0.4~3.7kW KCC-00012430-RZZS	KCC	A01	-	2023-10-25	556.49 KB	在线查看下载文件
KC Certificate-MD500 T10 200kW~280kW KCC-00012426-RZZS	KCC	A01	-	2023-10-25	502.68 KB	在线查看下载文件
KC Certificate-MD500 T2 3.7~7.5kW KCC-00012418-RZZS	KCC	A01	-	2023-10-25	654.26 KB	在线查看下载文件
KC Certificate-MD500 T3 7.5~15kW KCC-00012419-RZZS	KCC	A01	-	2023-10-25	660.20 KB	在线查看下载文件
KC Certificate-MD500 T5 18.5~30kW KCC-00012421-RZZS	KCC	A01	-	2023-10-25	679.87 KB	在线查看下载文件
KC Certificate-MD500 T6 30~45kW KCC-00012422-RZZS	KCC	A01	-	2023-10-25	664.30 KB	在线查看下载文件
KC Certificate-MD500 T7 45~75kW KCC-00012423-RZZS	KCC	A01	-	2023-10-25	640.19 KB	在线查看下载文件
KC Certificate-MD500 T8 75kW~132kW KCC-00012424-RZZS	KCC	A01	-	2023-10-25	471.47 KB	在线查看下载文件
KC Certificate-MD500 T9 132kW~200kW KCC-00012425-RZZS	KCC	A01	-	2023-10-25	450.03 KB	在线查看下载文件
KC Certificate-MD500T15G_18.5PB-PLUS-INT KCC-00012420-RZZS	KCC	A01	-	2023-10-25	603.29 KB	在线查看下载文件
CE Certificate-MD500&MD500E&CS710&MD290&ES510&MD500L&MD520&MD580 T2(3.7kw-7.5kw) T2 CE-RZ010120171233-RZZS	CE	A07	-	2023-05-05	876.16 KB	暂不支持预览下载文件
CE Certificate-MD500&MD500E&CS710&MD290&ES510&MD500L&MD520&MD580 T3&ES510 T4 CE-RZ010120180102-RZZS	CE	A13	-	2023-05-05	932.28 KB	暂不支持预览下载文件
CE Certificate-MD500&MD500E&CS710&MD290&ES510&MD500L&MD520&MD580 T4（11kw~18.5kw） CE-RZ010120180101-RZZS	CE	A11	-	2023-05-05	920.42 KB	暂不支持预览下载文件
CE Certificate-MD500&MD500E&CS710&MD290&MD580 Size T1 CE-RZ010120171234-RZZS	CE	A05	-	2023-05-05	908.27 KB	暂不支持预览下载文件
CE Certificate-MD520&MD580 T10-T12 CE-RZ010120160509-RZZS	CE	A07	-	2023-05-05	923.83 KB	暂不支持预览下载文件
CE Certificate-MD520&MD580 T9 CE-RZ010120151210-RZZS	CE	A05	-	2023-05-05	874.91 KB	暂不支持预览下载文件
UKCA-MD500-认证证书 UKCA-00014855-RZZS	UKCA	A00	-	2023-05-05	455.61 KB	在线查看下载文件
EAC Certificate-MD500 PLUS EAC-00012673-RZZS	EAC	A01	-	2022-10-18	246.81 KB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
InoDriverShop变频器后台调试软件_V3.7.3.55_PC英文版 InoDriverShop_MD_V3.7.3.55PC_EN.exe	软件与调试工具	V3.7.3.55	-	2026-01-25	151.92 MB	暂不支持预览下载文件
InoDriverShop变频器后台调试软件_V3.7.3.54_PC中文版 InoDriverShop_MD_V3.7.3.54_PC_CH.exe	软件与调试工具	V3.7.3.54	-	2025-10-14	142.81 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
0101AJ06-2D 0101AJ06-WX	2D图纸	B01	MD500T7.5GB-PLUS	2021-08-17	655.71 KB	暂不支持预览下载文件
0101AJ08-2D 0101AJ08-WX	2D图纸	B01	MD500T15GB-PLUS	2021-08-17	500.96 KB	暂不支持预览下载文件
01010053-2D 01010053-WX	2D图纸	B00	MD500-2T90G-PLUS	2021-07-08	2.48 MB	暂不支持预览下载文件
01010053-3D 01010053-WXSTEP	3D图纸	B00	MD500-2T90G-PLUS	2021-07-08	3.19 MB	暂不支持预览下载文件
0101AJ17-3D 0101AJ17-WXSTEP	3D图纸	B01	MD500T45G-PLUS	2021-07-08	32.97 MB	暂不支持预览下载文件
0101AJ21-3D 0101AJ21-WXSTEP	3D图纸	B01	MD500T75G-PLUS	2021-07-08	33.86 MB	暂不支持预览下载文件
0101AJ25-3D 0101AJ25-WXSTEP	3D图纸	B01	MD500T132G-PLUS	2021-07-08	31.78 MB	暂不支持预览下载文件
0101AJ27-3D 0101AJ27-WXSTEP	3D图纸	B01	MD500T200G-PLUS	2021-07-08	32.68 MB	暂不支持预览下载文件
0101AJ29-3D 0101AJ29-WXSTEP	3D图纸	B01	MD500T200G-L-PLUS	2021-07-08	42.15 MB	暂不支持预览下载文件
0101AJ31-3D 0101AJ31-WXSTEP	3D图纸	B01	MD500T250G-PLUS	2021-07-08	33.42 MB	暂不支持预览下载文件
0101AJ32-3D 0101AJ32-WXSTEP	3D图纸	B01	MD500T250G-L-PLUS	2021-07-08	43.34 MB	暂不支持预览下载文件
0101AJ35-3D 0101AJ35-WXSTEP	3D图纸	B01	MD500T315G-PLUS	2021-07-08	32.59 MB	暂不支持预览下载文件
0101AJ36-2D 0101AJ36-WX	2D图纸	B01	MD500T315G-L-PLUS	2021-07-08	6.84 MB	暂不支持预览下载文件
0101AJ36-3D 0101AJ36-WXSTEP	3D图纸	B01	MD500T315G-L-PLUS	2021-07-08	36.47 MB	暂不支持预览下载文件
0101AH99-2D 0101AH99-WX	2D图纸	B00	MD500T0.4GB-PLUS	2020-12-29	1.43 MB	暂不支持预览下载文件
0101AH99-3D 0101AH99-WXSTEP	3D图纸	B00	MD500T0.4GB-PLUS	2020-12-29	8.09 MB	暂不支持预览下载文件
0101AJ04-2D 0101AJ04-WX	2D图纸	B00	MD500T3.7GB-PLUS	2020-12-29	1.42 MB	暂不支持预览下载文件
0101AJ04-3D 0101AJ04-WXSTEP	3D图纸	B00	MD500T3.7GB-PLUS	2020-12-29	9.87 MB	暂不支持预览下载文件
0101AJ06-3D 0101AJ06-WXSTEP	3D图纸	B00	MD500T7.5GB-PLUS	2020-12-29	14.65 MB	暂不支持预览下载文件
0101AJ08-3D 0101AJ08-WXSTEP	3D图纸	B00	MD500T15GB-PLUS	2020-12-29	14.22 MB	暂不支持预览下载文件
0101AJ09-2D 0101AJ09-WX	2D图纸	B00	MD500T18.5G-PLUS	2020-12-29	1.57 MB	暂不支持预览下载文件
0101AJ09-3D 0101AJ09-WXSTEP	3D图纸	B00	MD500T18.5G-PLUS	2020-12-29	12.34 MB	暂不支持预览下载文件
0101AJ13-2D 0101AJ13-WX	2D图纸	B00	MD500T30G-PLUS	2020-12-29	1.57 MB	暂不支持预览下载文件
0101AJ13-3D 0101AJ13-WXSTEP	3D图纸	B00	MD500T30G-PLUS	2020-12-29	14.31 MB	暂不支持预览下载文件
0101AJ17-2D 0101AJ17-WX	2D图纸	B00	MD500T45G-PLUS	2020-12-29	1.21 MB	暂不支持预览下载文件
0101AJ21-2D 0101AJ21-WX	2D图纸	B00	MD500T75G-PLUS	2020-12-29	1.08 MB	暂不支持预览下载文件
0101AJ25-2D 0101AJ25-WX	2D图纸	B00	MD500T132G-PLUS	2020-12-29	1.35 MB	暂不支持预览下载文件
0101AJ27-2D 0101AJ27-WX	2D图纸	B00	MD500T200G-PLUS	2020-12-29	1.68 MB	暂不支持预览下载文件
0101AJ29-2D 0101AJ29-WX	2D图纸	B00	MD500T200G-L-PLUS	2020-12-29	1.98 MB	暂不支持预览下载文件
0101AJ31-2D 0101AJ31-WX	2D图纸	B00	MD500T250G-PLUS	2020-12-29	1.57 MB	暂不支持预览下载文件
0101AJ32-2D 0101AJ32-WX	2D图纸	B00	MD500T250G-L-PLUS	2020-12-29	1.86 MB	暂不支持预览下载文件
0101AJ35-2D 0101AJ35-WX	2D图纸	B00	MD500T315G-PLUS	2020-12-29	1.47 MB	暂不支持预览下载文件
0101AP60-2D 0101AP60-WX	2D图纸	B00	MD500T500G-A-PLUS	2020-12-29	1.59 MB	暂不支持预览下载文件
0101AP60-3D 0101AP60-WXSTEP	3D图纸	B00	MD500T500G-A-PLUS	2020-12-29	1.98 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
GSDML-V2.31-INOVANCE-MD500PLUS-20221019.xml 0101BN90+05-RCE	通讯配置文件	A00	-	2024-11-14	39.96 KB	暂不支持预览下载文件
INOVANCE_MD500PLUS_1Axis_V0.01.xml 0101BN90+04-RCE	通讯配置文件	A00	-	2024-11-14	601.09 KB	暂不支持预览下载文件
MD38DP2.GSD 0101BN90+02-RCE	通讯配置文件	A00	-	2024-11-14	6.58 KB	暂不支持预览下载文件
MD500PLUS_COP_V8.1.eds 0101BN90-RCE	通讯配置文件	A00	-	2024-11-14	121.81 KB	暂不支持预览下载文件
MD500PLUS_EIP_V1.10.eds 0101BN90+03-RCE	通讯配置文件	A00	-	2024-11-14	121.81 KB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
