MAI系列

Name: MAI系列
Brand: 汇川技术

无铁芯直线电机

高系统动态性能运行速度平稳高定位精度无限行程

无铁芯直线电机由线圈组成的电机动子和永磁体的定子组成，由于动子没有铁芯，因此其重量轻，动子和定子之间没有磁吸力，没有齿槽效应，可以实现很高的加速度和极高的运行平稳性；动子和定子之间为非接触式，不存在机械传动限制，因此具有高系统动态性能、平稳的运行速度和高定位精度、无磨损或免维护、无限行程等优点。

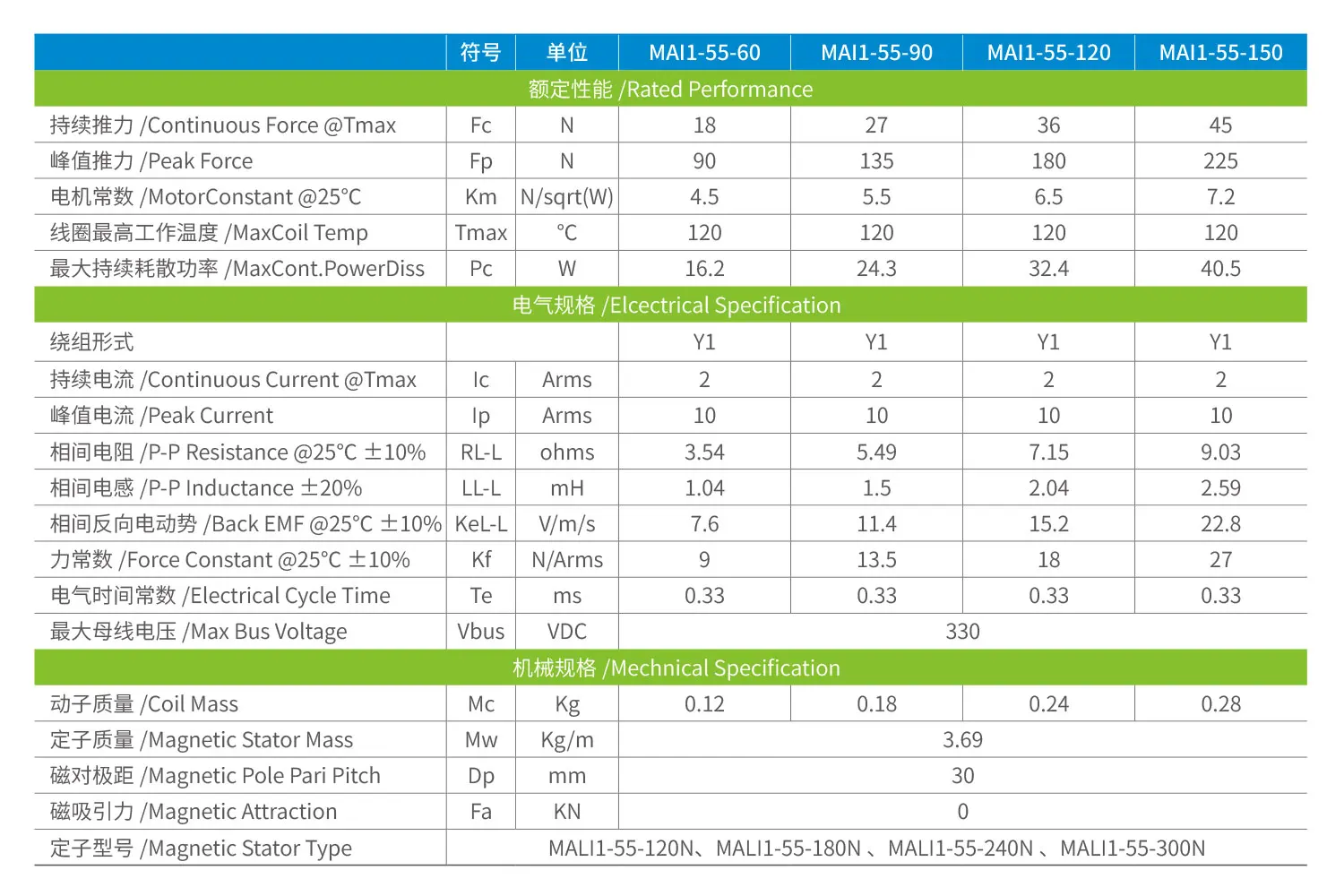

规格参数

官方规格参数

资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
直驱电机模组平台及驱动器 19120011-CY	产品彩页	C07	-	2024-12-18	9.25 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01117106-2D 01117106-WX	2D图纸	B00	MAI1-68-120Y1N-031X-XH	2023-06-20	807.93 KB	在线查看下载文件
01117106-3D 01117106-WXSTEP	3D图纸	B00	MAI1-68-120Y1N-031X-XH	2023-06-20	607.03 KB	暂不支持预览下载文件
01114341-3D 01114341-WXSTEP	3D图纸	A00	MAI1-68-120Y1H-301X	2023-05-15	10.06 MB	暂不支持预览下载文件
01114380-2D 01114380-WX	2D图纸	A01	MAI1-93-120Y1N-301X	2023-05-15	916.04 KB	在线查看下载文件
01114465-2D 01114465-WX	2D图纸	A02	MAI1-155-253Y1H-031X	2023-05-15	1.08 MB	在线查看下载文件
01114473-3D 01114473-WXSTEP	3D图纸	A00	MAI1-155-253Y1N-031X	2023-05-15	481.17 KB	暂不支持预览下载文件
01114505-2D 01114505-WX	2D图纸	A01	MAI1-122-253Y1N-302X	2023-05-15	128.97 KB	在线查看下载文件
01114505-3D 01114505-WXSTEP	3D图纸	A00	MAI1-122-253Y1N-302X	2023-05-15	260.39 KB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
