MAP系列

Name: MAP系列
Brand: 汇川技术

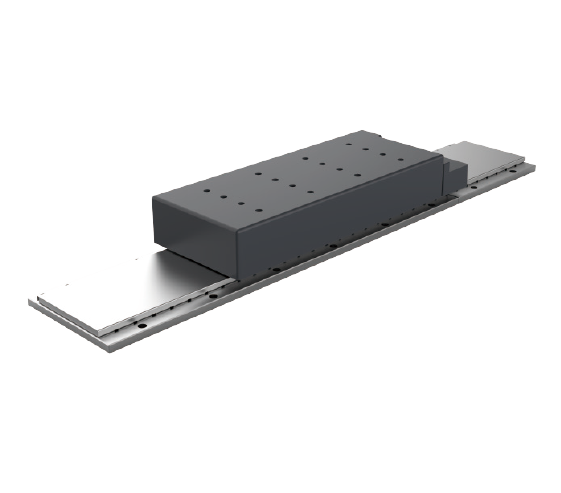

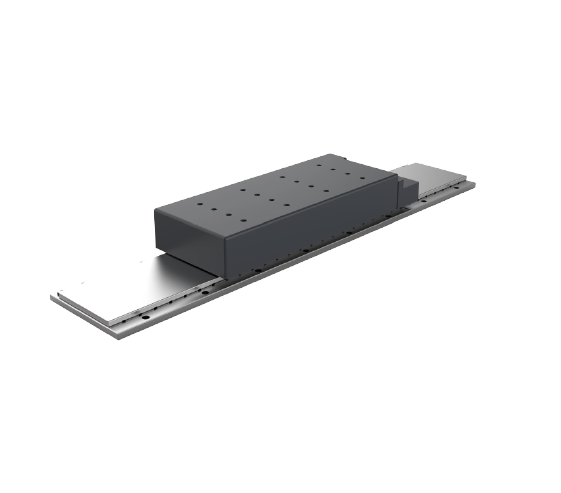

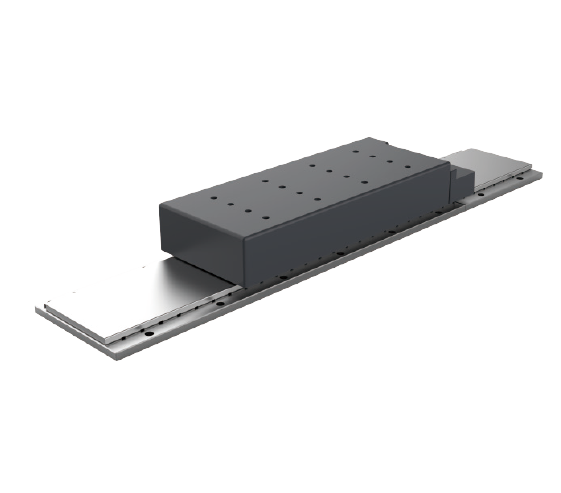

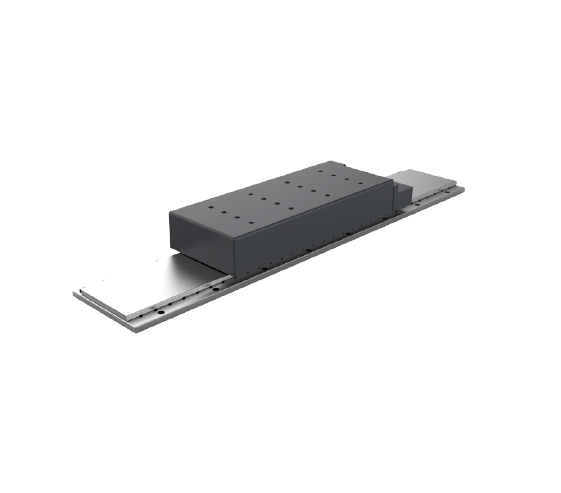

平板直线电机

推力密度高推力系数大高系统动态性能高定位精度

平板直线电机由有铁芯的电机动子和永磁体的定子组成，推力密度高，推力系数大，可以实现很高的加速度；动子和定子之间为非接触式，不存在机械传动限制，因此具有高系统动态性能、平稳的运行速度和高定位精度、无磨损或免维护、无限行程等优点。

产品资料官网详情

产品概览规格参数资料下载

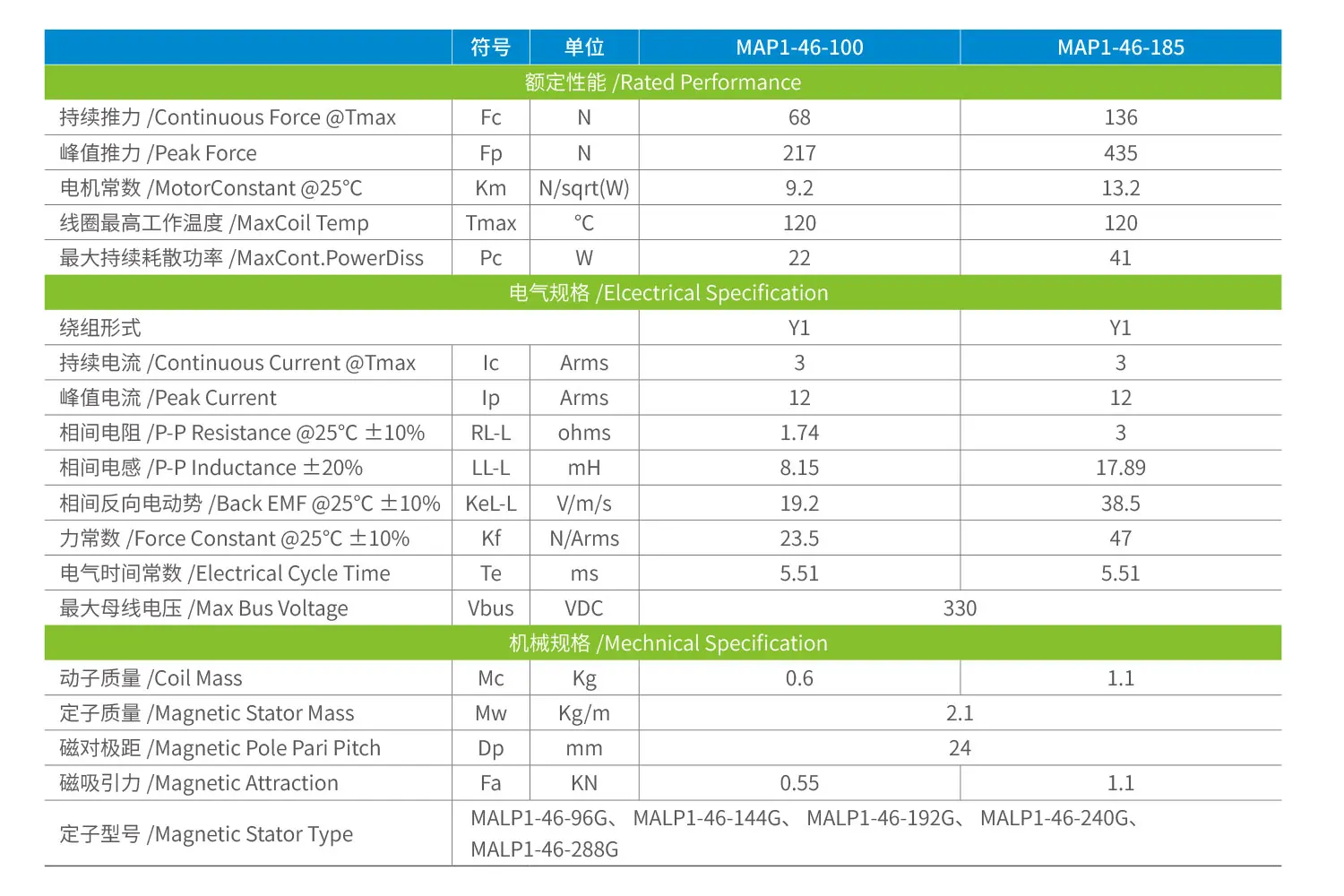

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
直驱电机模组平台及驱动器 19120011-CY	产品彩页	C07	-	2024-12-18	9.25 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01115294-2D 01115294-WX	2D图纸	B00	MAP1-76-270Y2N-071X	2023-06-24	815.33 KB	在线查看下载文件
01115294-3D 01115294-WXSTEP	3D图纸	B00	MAP1-76-270Y2N-071X	2023-06-24	543.15 KB	暂不支持预览下载文件
01115302-3D 01115302-WXSTEP	3D图纸	B00	MAP1-56-270Y1N-071X	2023-06-24	1.25 MB	暂不支持预览下载文件
01115319-2D 01115319-WX	2D图纸	B00	MAP1-96-185Y1N-502X	2023-06-24	189.85 KB	在线查看下载文件
01115319-3D 01115319-WXSTEP	3D图纸	B00	MAP1-96-185Y1N-502X	2023-06-24	365.82 KB	暂不支持预览下载文件
01113861-2D 01113861-WX	2D图纸	B00	MAP1-56-185Y1N-302X	2023-06-20	176.74 KB	在线查看下载文件
01113861-3D 01113861-WXSTEP	3D图纸	B00	MAP1-56-185Y1N-302X	2023-06-20	447.35 KB	暂不支持预览下载文件
01113983-2D 01113983-WX	2D图纸	B00	MAP1-76-185Y1N-302X	2023-06-20	201.48 KB	在线查看下载文件
01113983-3D 01113983-WXSTEP	3D图纸	B00	MAP1-76-185Y1N-302X	2023-06-20	569.48 KB	暂不支持预览下载文件
01113991-2D 01113991-WX	2D图纸	B00	MAP1-96-185Y1N-302X	2023-06-20	199.65 KB	在线查看下载文件
01113991-3D 01113991-WXSTEP	3D图纸	B00	MAP1-96-185Y1N-302X	2023-06-20	365.82 KB	暂不支持预览下载文件
01114161-2D 01114161-WX	2D图纸	B00	MAP1-96-185Y1N-031X	2023-06-20	949.76 KB	在线查看下载文件
01114161-3D 01114161-WXSTEP	3D图纸	B00	MAP1-96-185Y1N-031X	2023-06-20	511.89 KB	暂不支持预览下载文件
01114163-2D 01114163-WX	2D图纸	B00	MAP1-96-185Y1N-301X	2023-06-20	941.32 KB	在线查看下载文件
01114163-3D 01114163-WXSTEP	3D图纸	B00	MAP1-96-185Y1N-301X	2023-06-20	512.01 KB	暂不支持预览下载文件
01114168-2D 01114168-WX	2D图纸	B00	MAP1-76-185Y1N-301X	2023-06-20	991.18 KB	在线查看下载文件
01114168-3D 01114168-WXSTEP	3D图纸	B00	MAP1-76-185Y1N-301X	2023-06-20	720.37 KB	暂不支持预览下载文件
01114172-2D 01114172-WX	2D图纸	B00	MAP1-56-185Y1N-031X	2023-06-20	736.19 KB	在线查看下载文件
01114172-3D 01114172-WXSTEP	3D图纸	B00	MAP1-56-185Y1N-031X	2023-06-20	589.06 KB	暂不支持预览下载文件
01114176-2D 01114176-WX	2D图纸	B00	MAP1-76-185Y1N-031X	2023-06-20	801.06 KB	在线查看下载文件
01114176-3D 01114176-WXSTEP	3D图纸	B00	MAP1-76-185Y1N-031X	2023-06-20	720.33 KB	暂不支持预览下载文件
01114179-2D 01114179-WX	2D图纸	B00	MAP1-56-185Y1N-301X	2023-06-20	706.39 KB	在线查看下载文件
01114179-3D 01114179-WXSTEP	3D图纸	B00	MAP1-56-185Y1N-301X	2023-06-20	589.06 KB	暂不支持预览下载文件
01114194-2D 01114194-WX	2D图纸	B00	MAP1-46-185Y1N-301X	2023-06-20	700.92 KB	在线查看下载文件
01114194-3D 01114194-WXSTEP	3D图纸	B00	MAP1-46-185Y1N-301X	2023-06-20	303.90 KB	暂不支持预览下载文件
01114204-2D 01114204-WX	2D图纸	B00	MAP1-46-185Y1N-031X	2023-06-20	835.42 KB	在线查看下载文件
01114204-3D 01114204-WXSTEP	3D图纸	B00	MAP1-46-185Y1N-031X	2023-06-20	303.89 KB	暂不支持预览下载文件
01114205-2D 01114205-WX	2D图纸	B00	MAP1-46-185Y1N-302X	2023-06-20	170.70 KB	在线查看下载文件
01114205-3D 01114205-WXSTEP	3D图纸	B00	MAP1-46-185Y1N-302X	2023-06-20	206.61 KB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
