高KT值设计
与竞争对手对比，相同电流下出力较大。
轴电流小
同等条件下，电机轴电流只有竞争对手的1/7，延长轴承寿命。
稳定性好
电机采用油冷设计，完全避免了水冷电机冷凝及水垢的风险。
强过载
电磁采用内嵌式设计，过载倍数1.5倍。
高精度
电机标配A3编码器是23位分辨率，精度更高。
大转矩
最大转矩可达1500N·m，可完全满足钢铁行业液压站使用需求。

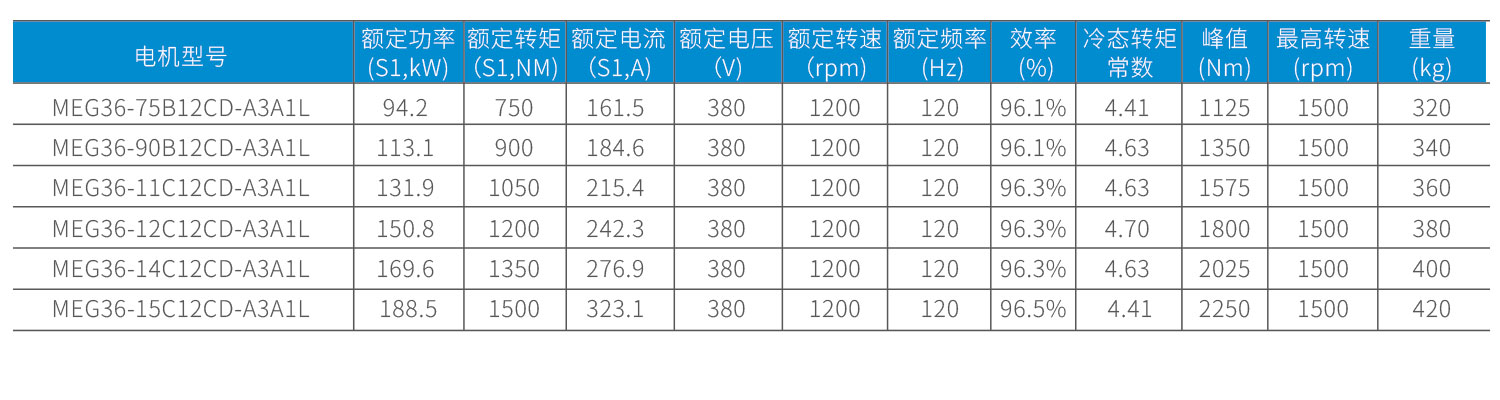

规格参数
官方规格参数
资料下载
产品资料下载
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| MEG36系列液冷电机用户手册-中文 PS00017997_PDF_CN | 用户手册 | A01 | - | 2026-04-29 | 2.28 MB | |
| MEG36系列液冷电机用户手册-英文 19011246-SC | 用户手册 | A03 | - | 2026-04-28 | 1.51 MB | |
| MEG风冷系列伺服电机用户手册-英文 PS00005465_PDF_EN | 用户手册 | B00 | - | 2025-12-23 | 18.45 MB | |
| 电机综合选型手册-中文 PS00012414_PDF_CN | 选型手册 | A00 | - | 2025-11-11 | 104.00 MB | |
| MEG风冷系列伺服电机用户手册-中文 PS00005465_PDF_CN | 用户手册 | B00 | - | 2025-06-30 | 25.05 MB | |
| 汇川技术产品保修卡 19010446-SC | 用户手册 | A09 | - | 2023-01-09 | 352.82 KB | |
| 汇川技术电液伺服产品选型手册-英文 19011333-SC | 选型手册 | A00 | - | 2021-05-18 | 13.44 MB |
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| 01118440-整机外形STEP模型 01118440-WXSTEP | 3D图纸 | B00 | MEG36-11C12CD-R1A1L | 2026-04-12 | 3.56 MB | 暂不支持预览
下载文件
|
| 01118440-装配外形图 01118440-WX | 2D图纸 | B00 | MEG36-11C12CD-R1A1L | 2026-04-12 | 433.89 KB | |
| 0111AG02-整机外形STEP模型 0111AG02-WXSTEP | 3D图纸 | B00 | MEG36-11C15CD-A3A1L-LQ | 2026-04-02 | 10.22 MB | 暂不支持预览
下载文件
|
| 0111AG02-装配外形图 0111AG02-WX | 2D图纸 | B00 | MEG36-11C15CD-A3A1L-LQ | 2026-04-02 | 827.60 KB | |
| 0111AG03-整机外形STEP模型 0111AG03-WXSTEP | 3D图纸 | B00 | MEG36-75B20CD-A3A1L-LQ | 2026-04-02 | 12.67 MB | 暂不支持预览
下载文件
|
| 0111AG03-装配外形图 0111AG03-WX | 2D图纸 | B00 | MEG36-75B20CD-A3A1L-LQ | 2026-04-02 | 1.20 MB | |
| 0111BG06-2D 0111BG06-WX | 2D图纸 | B00 | MEG36-15C17CD-R1A1L-LDC2A | 2026-04-02 | 1010.18 KB | |
| 0111BG06-3D 0111BG06-WXSTEP | 3D图纸 | B00 | MEG36-15C17CD-R1A1L-LDC2A | 2026-04-02 | 13.22 MB | 暂不支持预览
下载文件
|
| 0111AT02-2D 0111AT02-WX | 2D图纸 | B00 | MEG36-90B17CD-A3A1L-CEN | 2026-04-01 | 871.52 KB | |
| 0111AT02-3D 0111AT02-WXSTEP | 3D图纸 | B00 | MEG36-90B17CD-A3A1L-CEN | 2026-04-01 | 11.66 MB | 暂不支持预览
下载文件
|
| 0111AQ21-2D 0111AQ21-WX | 2D图纸 | B00 | MEG36-15C12CD-R1A1L-LD | 2026-03-30 | 1.84 MB | |
| 0111AQ21-3D 0111AQ21-WXSTEP | 3D图纸 | B00 | MEG36-15C12CD-R1A1L-LD | 2026-03-30 | 13.52 MB | 暂不支持预览
下载文件
|
| 0111B674-2D 0111B674-WX | 2D图纸 | B00 | MEG36-14C12CD-R1A1L | 2026-03-26 | 1.48 MB | |
| 0111B674-3D 0111B674-WXSTEP | 3D图纸 | B00 | MEG36-14C12CD-R1A1L | 2026-03-26 | 6.71 MB | 暂不支持预览
下载文件
|
| 0111AL22-2D 0111AL22-WX | 2D图纸 | B00 | MEG36-75B17CD-A3A1L-CEN | 2025-11-04 | 1.27 MB | |
| 0111AL22-3D 0111AL22-WXSTEP | 3D图纸 | B00 | MEG36-75B17CD-A3A1L-CEN | 2025-11-04 | 10.64 MB | 暂不支持预览
下载文件
|
| 0111AA28-2D 0111AA28-WX | 2D图纸 | B00 | MEG36-11C17CD-A3A1L-CEN | 2025-10-29 | 1.51 MB | |
| 0111AA28-3D 0111AA28-WXSTEP | 3D图纸 | B00 | MEG36-11C17CD-A3A1L-CEN | 2025-10-29 | 9.16 MB | 暂不支持预览
下载文件
|
| 0111AA33-2D 0111AA33-WX | 2D图纸 | B00 | MEG36-15C17CD-A3A1L-CEN | 2025-10-29 | 273.04 KB | |
| 0111AA33-3D 0111AA33-WXSTEP | 3D图纸 | B00 | MEG36-15C17CD-A3A1L-CEN | 2025-10-29 | 11.29 MB | 暂不支持预览
下载文件
|
| 0111AG21-2D 0111AG21-WX | 2D图纸 | B00 | MEG36-11C17CD-A3A1L-TR | 2025-09-27 | 538.62 KB | |
| 0111AG21-3D 0111AG21-WXSTEP | 3D图纸 | B00 | MEG36-11C17CD-A3A1L-TR | 2025-09-27 | 9.62 MB | 暂不支持预览
下载文件
|
| 0111AG23-2D 0111AG23-WX | 2D图纸 | B00 | MEG36-75B17CD-A3A1L-TR | 2025-09-27 | 1.43 MB | |
| 0111AG23-3D 0111AG23-WXSTEP | 3D图纸 | B00 | MEG36-75B17CD-A3A1L-TR | 2025-09-27 | 7.86 MB | 暂不支持预览
下载文件
|
| 01117670-2D 01117670-WX | 2D图纸 | B01 | MEG36-11C17CD-R1A1L | 2025-08-31 | 888.13 KB | |
| 01117671-2D 01117671-WX | 2D图纸 | B01 | MEG36-12C17CD-R1A1L | 2025-08-31 | 610.92 KB | |
| 01118338-2D 01118338-WX | 2D图纸 | B01 | MEG36-75B12CD-R2D1L | 2025-08-31 | 1.06 MB | |
| 01118339-2D 01118339-WX | 2D图纸 | B01 | MEG36-90B12CD-R2D1L | 2025-08-31 | 1.00 MB | |
| 0111AX90-2D 0111AX90-WX | 2D图纸 | B00 | MEG36-90B17CD-R1A1L-HT | 2025-08-31 | 174.08 KB | |
| 0111AX90-3D 0111AX90-WXSTEP | 3D图纸 | B00 | MEG36-90B17CD-R1A1L-HT | 2025-08-31 | 5.97 MB | 暂不支持预览
下载文件
|
| 0111AX92-2D 0111AX92-WX | 2D图纸 | B00 | MEG36-75B17CD-R1A1L-HT | 2025-08-31 | 172.48 KB | |
| 0111AX92-3D 0111AX92-WXSTEP | 3D图纸 | B00 | MEG36-75B17CD-R1A1L-HT | 2025-08-31 | 5.98 MB | 暂不支持预览
下载文件
|
| 0111AX93-2D 0111AX93-WX | 2D图纸 | B00 | MEG36-15C17CD-R1A1L-HT | 2025-08-31 | 171.25 KB | |
| 0111AX93-3D 0111AX93-WXSTEP | 3D图纸 | B00 | MEG36-15C17CD-R1A1L-HT | 2025-08-31 | 5.97 MB | 暂不支持预览
下载文件
|
| 0111AX94-2D 0111AX94-WX | 2D图纸 | B00 | MEG36-11C17CD-R1A1L-HT | 2025-08-31 | 341.06 KB | |
| 0111AX94-3D 0111AX94-WXSTEP | 3D图纸 | B00 | MEG36-11C17CD-R1A1L-HT | 2025-08-31 | 5.90 MB | 暂不支持预览
下载文件
|
| 0111AX95-2D 0111AX95-WX | 2D图纸 | B00 | MEG36-14C17CD-R1A1L-HT | 2025-08-31 | 172.86 KB | |
| 0111AX95-3D 0111AX95-WXSTEP | 3D图纸 | B00 | MEG36-14C17CD-R1A1L-HT | 2025-08-31 | 5.97 MB | 暂不支持预览
下载文件
|
| 0111AX99-2D 0111AX99-WX | 2D图纸 | B00 | MEG36-12C17CD-R1A1L-HT | 2025-08-31 | 513.36 KB | |
| 0111AX99-3D 0111AX99-WXSTEP | 3D图纸 | B00 | MEG36-12C17CD-R1A1L-HT | 2025-08-31 | 5.79 MB | 暂不支持预览
下载文件
|
| 01118213-2D 01118213-WX | 2D图纸 | B00 | MEG36-90B15CD-A3A1L-LD-H | 2024-03-06 | 809.06 KB | |
| 01118213-3D 01118213-WXSTEP | 3D图纸 | B00 | MEG36-90B15CD-A3A1L-LD-H | 2024-03-06 | 4.93 MB | 暂不支持预览
下载文件
|
| 01115962-2D 01115962-WX | 2D图纸 | B00 | MEG36-45B18CD-N9A1L | 2023-01-03 | 538.92 KB | |
| 01115962-3D 01115962-WXSTEP | 3D图纸 | B00 | MEG36-45B18CD-N9A1L | 2023-01-03 | 16.86 MB | 暂不支持预览
下载文件
|
| 01116045-2D 01116045-WX | 2D图纸 | B00 | MEG36-18C45BD-A3A1L-DC | 2022-09-28 | 189.17 KB | |
| 01116045-3D 01116045-WXSTEP | 3D图纸 | B00 | MEG36-18C45BD-A3A1L-DC | 2022-09-28 | 6.28 MB | 暂不支持预览
下载文件
|
| 01115193-2D 01115193-WX | 2D图纸 | B00 | MEG36-11C15CD-R2D1L | 2022-05-10 | 767.58 KB | |
| 01115193-3D 01115193-WXSTEP | 3D图纸 | B00 | MEG36-11C15CD-R2D1L | 2022-05-10 | 3.96 MB | 暂不支持预览
下载文件
|
| 01114520-2D 01114520-WX | 2D图纸 | B00 | MEG36-11C75BD-A3A1L | 2022-03-29 | 159.59 KB | |
| 01114520-3D 01114520-WXSTEP | 3D图纸 | B00 | MEG36-11C75BD-A3A1L | 2022-03-29 | 3.78 MB | 暂不支持预览
下载文件
|
| 01113581-2D 01113581-WX | 2D图纸 | B00 | MEG36-66B15CD-R2D1L | 2022-02-21 | 873.53 KB | |
| 01113581-3D 01113581-WXSTEP | 3D图纸 | B00 | MEG36-66B15CD-R2D1L | 2022-02-21 | 3.73 MB | 暂不支持预览
下载文件
|
| 01113602-2D 01113602-WX | 2D图纸 | B00 | MEG36-15C35BD-A3A1L | 2021-12-06 | 1.04 MB | |
| 01113602-3D 01113602-WXSTEP | 3D图纸 | B00 | MEG36-15C35BD-A3A1L | 2021-12-06 | 3.66 MB | 暂不支持预览
下载文件
|
| 01110986-2D 01110986-WX | 2D图纸 | B02 | MEG36-75B12CD-A3A1L | 2021-11-21 | 1.51 MB | |
| 01110986-3D 01110986-WXSTEP | 3D图纸 | B03 | MEG36-75B12CD-A3A1L | 2021-11-21 | 6.19 MB | 暂不支持预览
下载文件
|
| 01110987-2D 01110987-WX | 2D图纸 | B02 | MEG36-90B12CD-A3A1L | 2021-11-21 | 1.51 MB | |
| 01110987-3D 01110987-WXSTEP | 3D图纸 | B03 | MEG36-90B12CD-A3A1L | 2021-11-21 | 6.41 MB | 暂不支持预览
下载文件
|
| 01110988-2D 01110988-WX | 2D图纸 | B02 | MEG36-11C12CD-A3A1L | 2021-11-21 | 1.51 MB | |
| 01110988-3D 01110988-WXSTEP | 3D图纸 | B03 | MEG36-11C12CD-A3A1L | 2021-11-21 | 6.52 MB | 暂不支持预览
下载文件
|
| 01110989-2D 01110989-WX | 2D图纸 | B02 | MEG36-12C12CD-A3A1L | 2021-11-21 | 1.49 MB | |
| 01110989-3D 01110989-WXSTEP | 3D图纸 | B03 | MEG36-12C12CD-A3A1L | 2021-11-21 | 6.61 MB | 暂不支持预览
下载文件
|
| 01110990-2D 01110990-WX | 2D图纸 | B02 | MEG36-15C12CD-A3A1L | 2021-11-21 | 1.50 MB | |
| 01110990-3D 01110990-WXSTEP | 3D图纸 | B03 | MEG36-15C12CD-A3A1L | 2021-11-21 | 6.81 MB | 暂不支持预览
下载文件
|
| 01110991-2D 01110991-WX | 2D图纸 | B02 | MEG36-75B17CD-A3A1L | 2021-11-21 | 1.50 MB | |
| 01110991-3D 01110991-WXSTEP | 3D图纸 | B03 | MEG36-75B17CD-A3A1L | 2021-11-21 | 6.70 MB | 暂不支持预览
下载文件
|
| 01110992-2D 01110992-WX | 2D图纸 | B02 | MEG36-90B17CD-A3A1L | 2021-11-21 | 1.51 MB | |
| 01110992-3D 01110992-WXSTEP | 3D图纸 | B03 | MEG36-90B17CD-A3A1L | 2021-11-21 | 6.39 MB | 暂不支持预览
下载文件
|
| 01110993-2D 01110993-WX | 2D图纸 | B02 | MEG36-11C17CD-A3A1L | 2021-11-21 | 1.51 MB | |
| 01110993-3D 01110993-WXSTEP | 3D图纸 | B03 | MEG36-11C17CD-A3A1L | 2021-11-21 | 6.52 MB | 暂不支持预览
下载文件
|
| 01110994-2D 01110994-WX | 2D图纸 | B02 | MEG36-12C17CD-A3A1L | 2021-11-21 | 1.49 MB | |
| 01110994-3D 01110994-WXSTEP | 3D图纸 | B03 | MEG36-12C17CD-A3A1L | 2021-11-21 | 6.61 MB | 暂不支持预览
下载文件
|
| 01110995-2D 01110995-WX | 2D图纸 | B02 | MEG36-15C17CD-A3A1L | 2021-11-21 | 1.50 MB | |
| 01110995-3D 01110995-WXSTEP | 3D图纸 | B03 | MEG36-15C17CD-A3A1L | 2021-11-21 | 6.95 MB | 暂不支持预览
下载文件
|
| 01113186-2D 01113186-WX | 2D图纸 | B02 | MEG36-14C17CD-A3A1L | 2021-11-21 | 1.50 MB | |
| 01113186-3D 01113186-WXSTEP | 3D图纸 | B03 | MEG36-14C17CD-A3A1L | 2021-11-21 | 6.71 MB | 暂不支持预览
下载文件
|
| 01113187-2D 01113187-WX | 2D图纸 | B02 | MEG36-14C12CD-A3A1L | 2021-11-21 | 1.50 MB | |
| 01113187-3D 01113187-WXSTEP | 3D图纸 | B03 | MEG36-14C12CD-A3A1L | 2021-11-21 | 6.71 MB | 暂不支持预览
下载文件
|
| 01113748-2D 01113748-WX | 2D图纸 | B00 | MEG36-90B20CD-U1A1W-60 | 2021-03-18 | 294.40 KB | |
| 01113748-3D 01113748-WXSTEP | 3D图纸 | B00 | MEG36-90B20CD-U1A1W-60 | 2021-03-18 | 13.19 MB | 暂不支持预览
下载文件
|
| 01113749-2D 01113749-WX | 2D图纸 | B00 | MEG36-14C31BD-A3A1L | 2021-03-16 | 323.26 KB | |
| 01113749-3D 01113749-WXSTEP | 3D图纸 | B00 | MEG36-14C31BD-A3A1L | 2021-03-16 | 3.68 MB | 暂不支持预览
下载文件
|
| 01113750-2D 01113750-WX | 2D图纸 | B00 | MEG36-55B31BD-A3A1L | 2021-03-16 | 375.13 KB | |
| 01113750-3D 01113750-WXSTEP | 3D图纸 | B00 | MEG36-55B31BD-A3A1L | 2021-03-16 | 3.70 MB | 暂不支持预览
下载文件
|
资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
