MS1-R系列

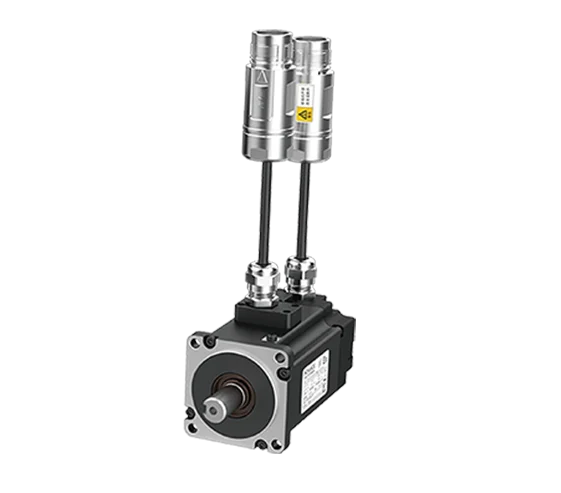

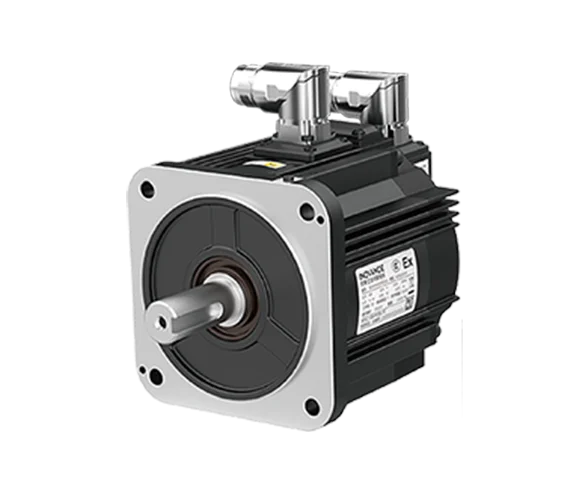

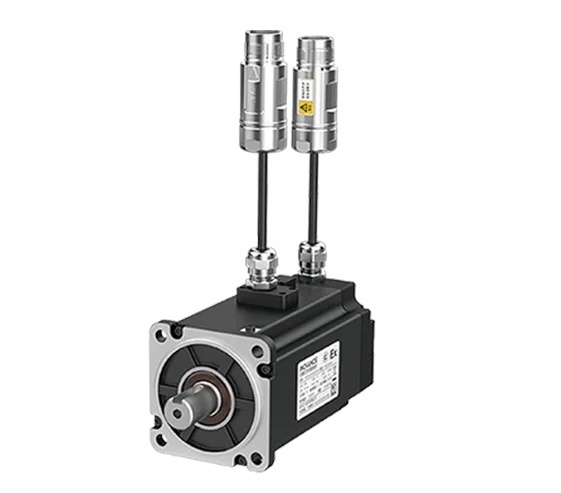

Name: MS1-R系列增安型防爆电机
Brand: 汇川技术

增安型防爆电机

系统化选型多样搭配小巧精致更多空间余量

MS1-R系列防爆电机是汇川技术研制的最新一代防爆电机产品，功率范围0.2kW~1.8kW，机座号 60mm~130mm，提供多种惯量配置、转速段配置，可根据客户需求提供不同配置的编码器类型。适用于特种装备，包装，医药等行业，实现快速精确的位置控制、速度控制、转矩控制和轨迹控制。

产品资料官网详情

产品概览规格参数资料下载

定位精准

使用汇川 23 位编码器，定位更精准（重复定位精度可达 =<15 角秒）。

随心搭配

可搭配汇川 SV660、SV670、IS620F、IS810 等驱动器，脉冲、ECAT、PN、CAN 等控制方式、单传多传形态随心配。

体积小巧

继承小钢炮的小巧体积和强力性能，汇川防爆电机是同功率隔爆型防爆电机体积的50%。

认证齐全

认证齐全，安全可靠。

刚性高

刚性最高可达 36 级，整机防护等级为 IP65。

一级能效

满足国家一级能效 GB30253-1 要求。

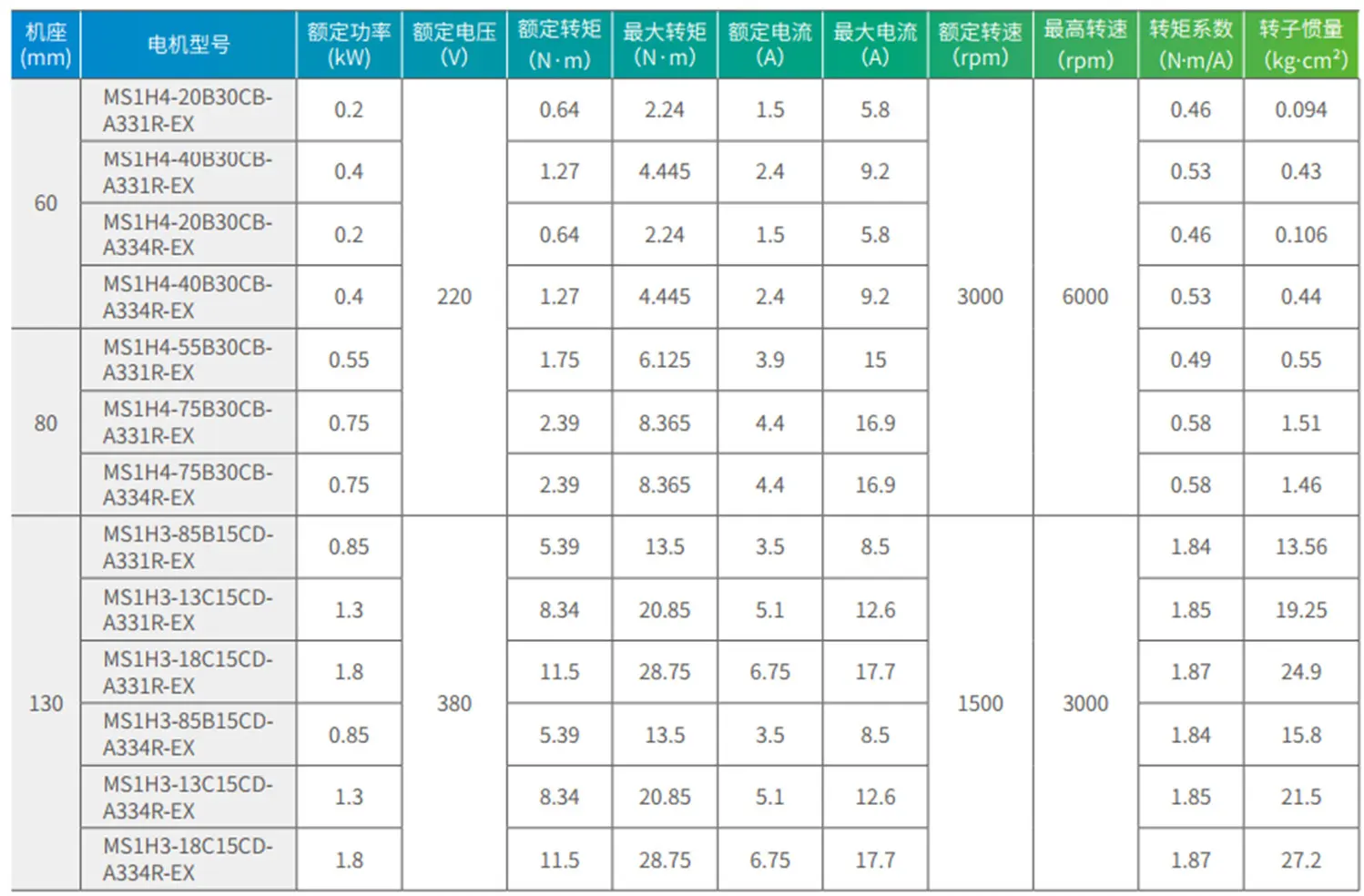

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
MS1系列防爆交流伺服电机用户手册-中文 PS00005468_PDF_CN	选型手册	A06	-	2024-08-15	4.83 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
CCC-MS1系列(A3)-认证证书 CCC-00014971-RZZS	CCC	A00	-	2023-05-05	2.00 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01114730-3D 01114730-WXSTEP	3D图纸	B01	MS1H4-20B30CB-A331R-EX	2024-09-10	9.08 MB	暂不支持预览下载文件
01114899-3D 01114899-WXSTEP	3D图纸	B01	MS1H4-20B30CB-A334R-EX	2024-09-10	8.55 MB	暂不支持预览下载文件
01114901-3D 01114901-WXSTEP	3D图纸	B01	MS1H4-40B30CB-A334R-EX	2024-09-10	8.55 MB	暂不支持预览下载文件
01114902-3D 01114902-WXSTEP	3D图纸	B01	MS1H4-40B30CB-A331R-EX	2024-09-10	8.37 MB	暂不支持预览下载文件
01114905-3D 01114905-WXSTEP	3D图纸	B01	MS1H4-55B30CB-A331R-EX	2024-09-10	6.74 MB	暂不支持预览下载文件
01114910-3D 01114910-WXSTEP	3D图纸	B01	MS1H4-75B30CB-A334R-EX	2024-09-10	6.81 MB	暂不支持预览下载文件
01114911-3D 01114911-WXSTEP	3D图纸	B01	MS1H4-75B30CB-A331R-EX	2024-09-10	6.79 MB	暂不支持预览下载文件
01114912-3D 01114912-WXSTEP	3D图纸	B01	MS1H3-85B15CD-A334R-EX	2024-09-10	9.01 MB	暂不支持预览下载文件
01114913-3D 01114913-WXSTEP	3D图纸	B01	MS1H3-85B15CD-A331R-EX	2024-09-10	20.08 MB	暂不支持预览下载文件
01114914-3D 01114914-WXSTEP	3D图纸	B01	MS1H3-13C15CD-A334R-EX	2024-09-10	8.77 MB	暂不支持预览下载文件
01114915-3D 01114915-WXSTEP	3D图纸	B01	MS1H3-13C15CD-A331R-EX	2024-09-10	20.05 MB	暂不支持预览下载文件
01114916-3D 01114916-WXSTEP	3D图纸	B01	MS1H3-18C15CD-A334R-EX	2024-09-10	8.72 MB	暂不支持预览下载文件
01114917-3D 01114917-WXSTEP	3D图纸	B01	MS1H3-18C15CD-A331R-EX	2024-09-10	8.46 MB	暂不支持预览下载文件
01114730-2D 01114730-WX	2D图纸	B01	MS1H4-20B30CB-A331R-EX	2024-07-21	889.28 KB	在线查看下载文件
01114899-2D 01114899-WX	2D图纸	B01	MS1H4-20B30CB-A334R-EX	2024-07-21	944.61 KB	在线查看下载文件
01114901-2D 01114901-WX	2D图纸	B01	MS1H4-40B30CB-A334R-EX	2024-07-21	942.74 KB	在线查看下载文件
01114902-2D 01114902-WX	2D图纸	B01	MS1H4-40B30CB-A331R-EX	2024-07-21	924.67 KB	在线查看下载文件
01114905-2D 01114905-WX	2D图纸	B01	MS1H4-55B30CB-A331R-EX	2024-07-21	1.03 MB	在线查看下载文件
01114910-2D 01114910-WX	2D图纸	B01	MS1H4-75B30CB-A334R-EX	2024-07-21	980.61 KB	在线查看下载文件
01114911-2D 01114911-WX	2D图纸	B01	MS1H4-75B30CB-A331R-EX	2024-07-21	1005.80 KB	在线查看下载文件
01114913-2D 01114913-WX	2D图纸	B02	MS1H3-85B15CD-A331R-EX	2023-12-22	243.60 KB	在线查看下载文件
01114912-2D 01114912-WX	2D图纸	B01	MS1H3-85B15CD-A334R-EX	2023-07-30	318.25 KB	在线查看下载文件
01114914-2D 01114914-WX	2D图纸	B01	MS1H3-13C15CD-A334R-EX	2023-07-30	313.12 KB	在线查看下载文件
01114915-2D 01114915-WX	2D图纸	B01	MS1H3-13C15CD-A331R-EX	2023-07-30	300.96 KB	在线查看下载文件
01114916-2D 01114916-WX	2D图纸	B01	MS1H3-18C15CD-A334R-EX	2023-07-30	312.05 KB	在线查看下载文件
01114917-2D 01114917-WX	2D图纸	B01	MS1H3-18C15CD-A331R-EX	2023-07-30	294.81 KB	在线查看下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
