高性能
• 采用 Intel Celeron x86 高性能 CPU+64GSSD+4GDDR。 • 最大支持1ms-32轴同步运行。
PLC / PLC / 智能机械控制器

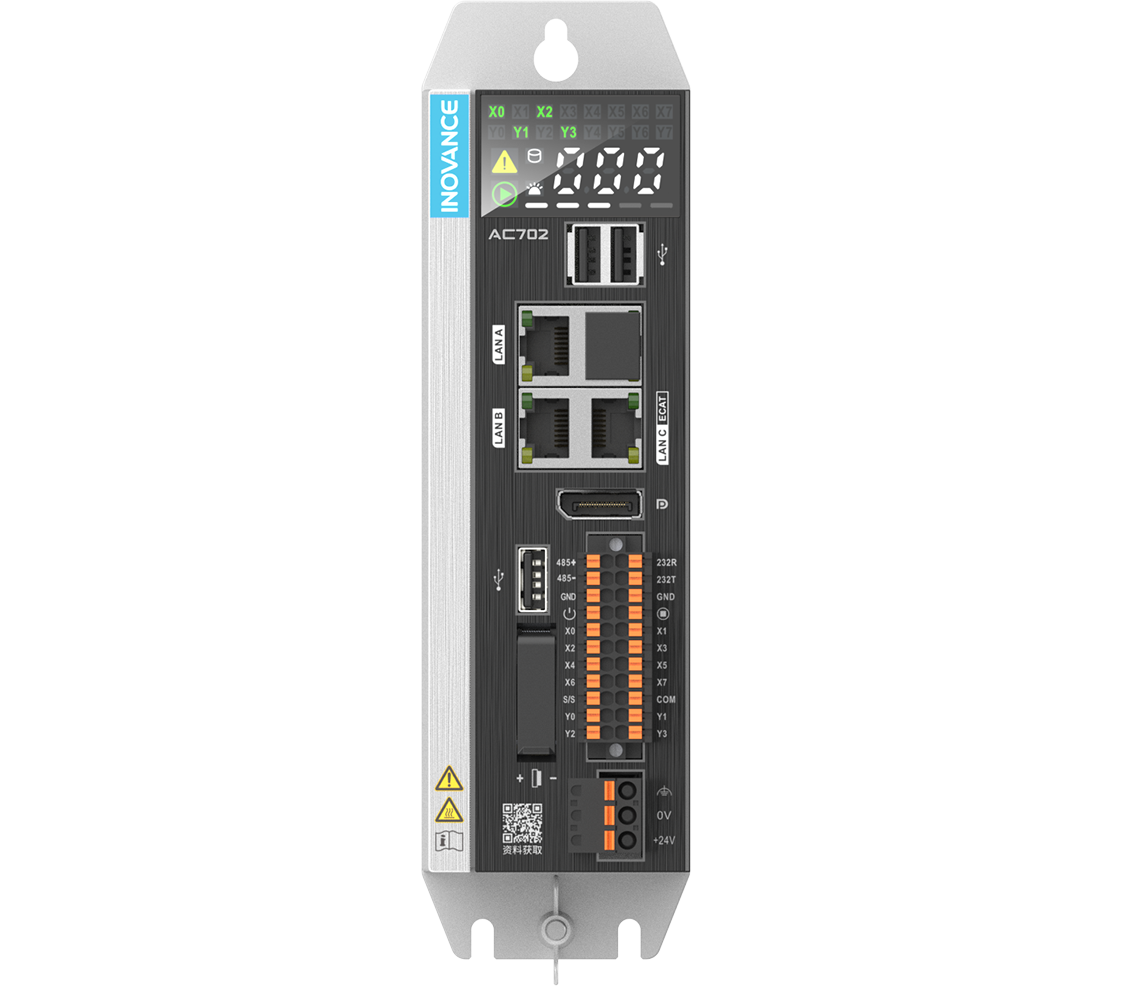

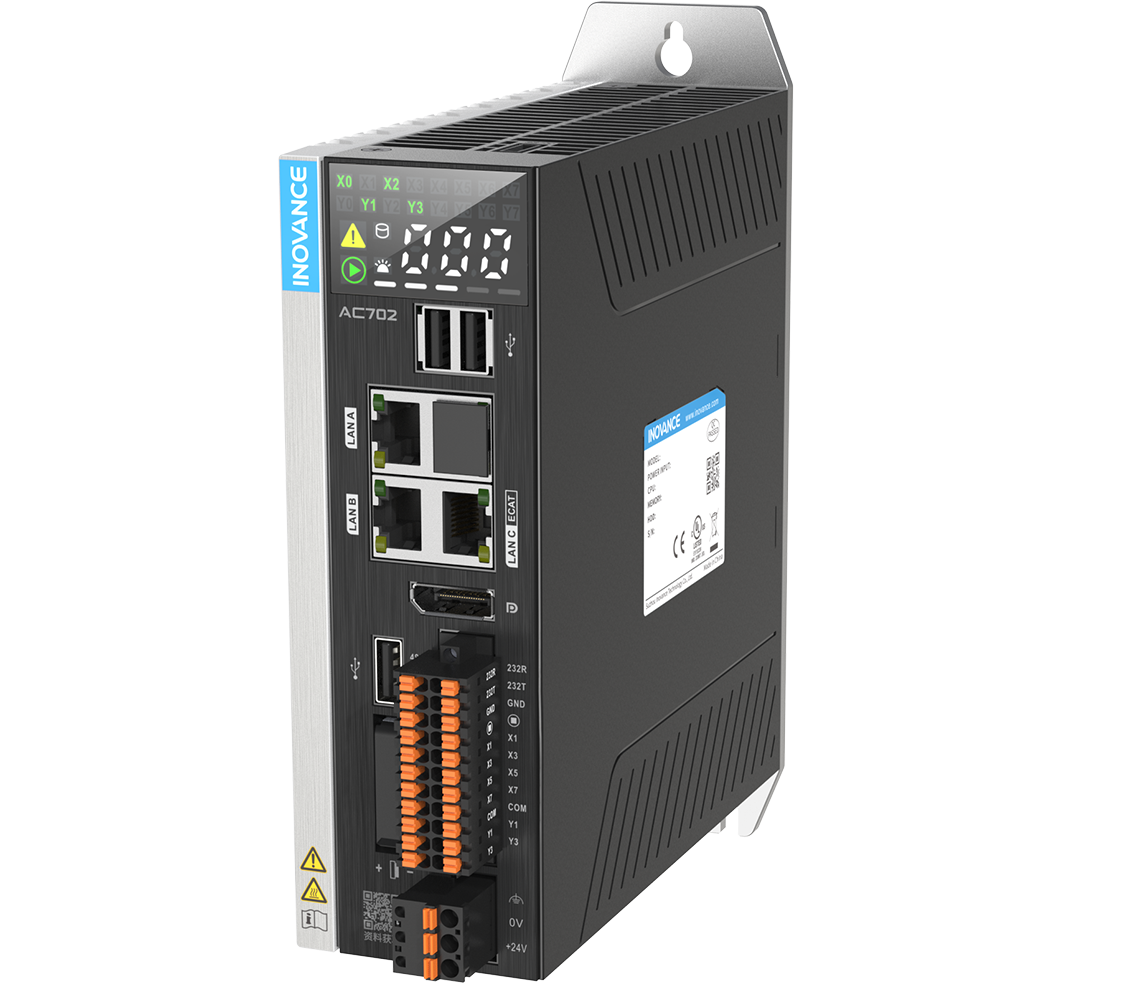

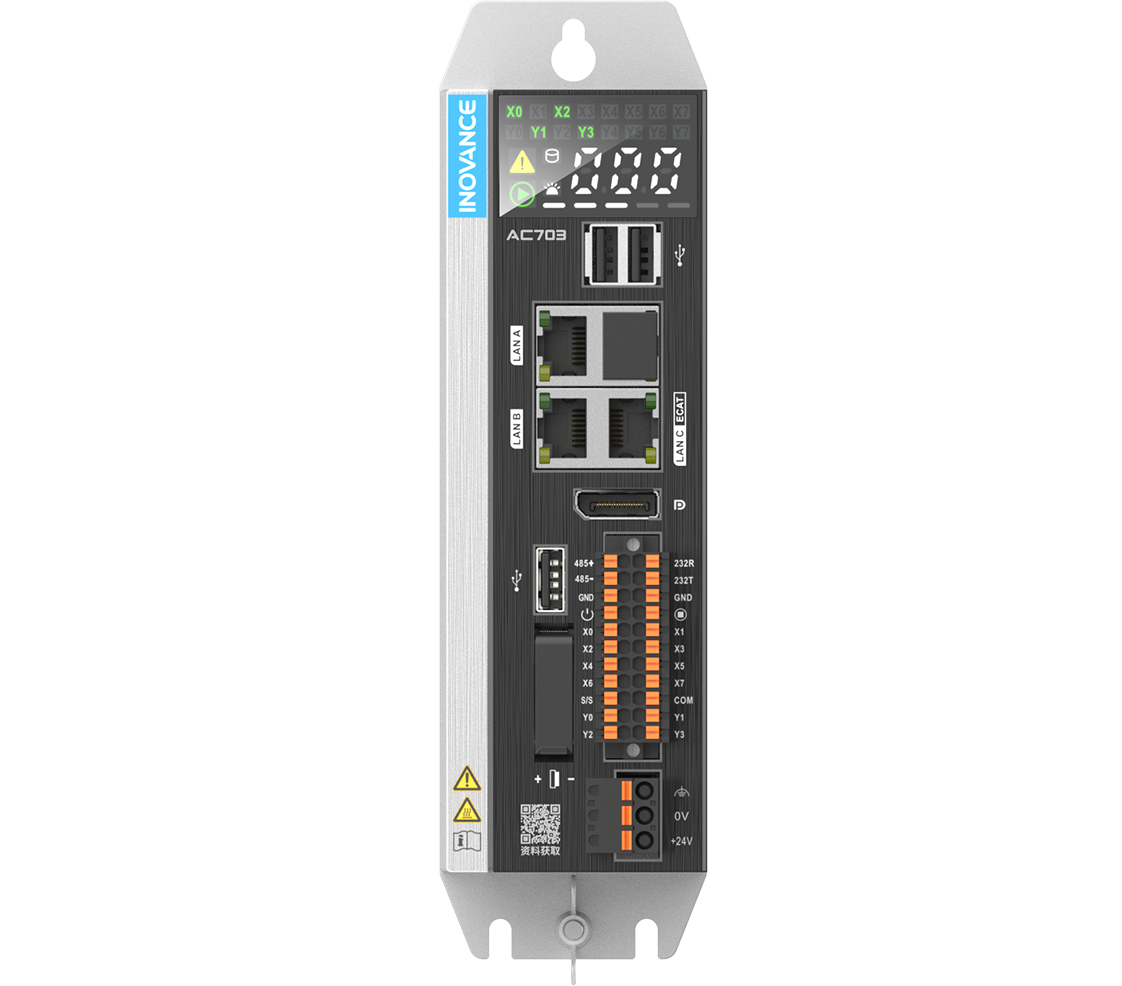

AC700系列
书本式智能机械控制器
机身小巧 性能卓越 集成化设计 产线级数据交互能力 智能机械控制器
AC700系列书本式智能机械控制器，是基于Intel X86处理器硬件平台，符合PLCopen规范和IEC-61131-3标准的高性能运动控制器，支持ST,LD,SFC,CFC编程语言。标配EtherCAT工业以太网实时总线，可以实现最大32轴同步控制。全系配置两路千兆以太网口，支持EtherNet/IP与OPC UA等主流通讯协议，可以轻松的实现生产现场与IT系统的数据交互。同时，AC700本体集成UPS（不间断电源），即无需外接UPS即可实现数据掉电保存。汇川在工业自动化领域超过7年的软件平台深度迭代开发与工艺算法库积累，使其可以简单、高效、稳定的搭建设备应用程序，尤其在高速、高精、高性能需求的大规模过程自动化、产线自动化和工厂自动化智能制造领域十分适用。
大容量
• 数据存储区128MB，程序存储区128MB。 • 掉电保持空间5MB。
集成化设计
• 本体集成UPS设计，无需外接UPS即可实现数据掉电保存。 • 集成一路RS232/RS485串口，支持Modbus主从站及自由协议。 • 集成停止/启动PLC接口，通过外部输入信号控制PLC启停 • 本地自带200kHz高速IO(8*DI+4*DO)。
三网口设计
• EtherCAT+2*EtherNet，EtherCAT单口最大支持 128 从站。 • 双网口采用独立IP设计，满足内外网隔离需求。
电气工程师轻松玩转运动控制
• 符合 IEC 61131-3 及PLCopen标准。 • 提供易用的EtherCAT整套解决方案和基于PackML的标准化程序开发模板。 • 无需外接编码器即可利用PLC实现轴位置锁存。
助力传统企业实现工厂数字化
• 支持 EtherNet/IP、OPC UA、ModbusTCP、UDP、Socket 等多种通信协议，方便构建产线级网络。 • 提供上位机通信API接口供客户自定义接入。 • 支持 MySQL 数据库远程访问和 Sqlite 本地部署访问。

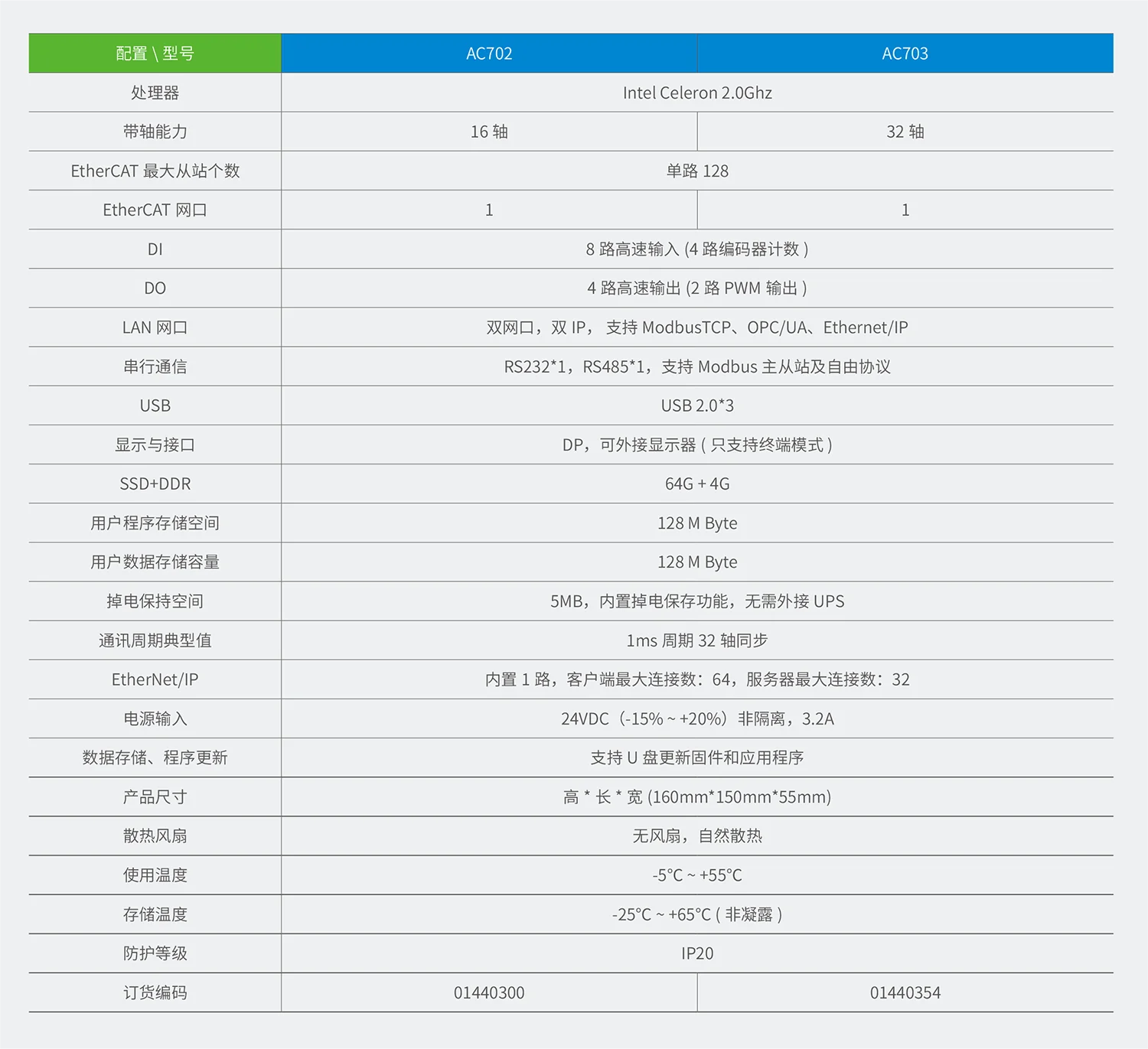

规格参数
官方规格参数
资料下载
产品资料下载
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| AC700-INT系列X86运动控制器折页-英文 19120519-CY | 产品彩页 | A01 | - | 2026-04-15 | 3.78 MB | |
| AC700系列书本式智能控制器 19120222-CY | 产品彩页 | A06 | - | 2026-04-15 | 4.31 MB | |
| 聚焦增效提质，助力光伏升级 19120232-CY | 解决方案彩页 | A01 | - | 2024-12-19 | 4.16 MB | |
| 锂电池解决方案 19120325-CY | 解决方案彩页 | A01 | - | 2024-12-19 | 8.27 MB |
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| AC700系列智能机械可编程控制器用户手册-中文 PS00004465_PDF_CN | 用户手册 | A07 | - | 2026-04-01 | 16.29 MB | |
| AC700系列智能机械可编程控制器用户手册-英文 PS00004465_PDF_EN | 用户手册 | A07 | - | 2026-02-25 | 13.11 MB | |
| 中型PLC编程手册（机器人集成控制篇）-中文 PS00017338_PDF_CN | 编程手册 | A01 | - | 2026-01-11 | 9.45 MB | |
| 中型PLC编程手册（软件使用篇）-中文 PS00003145_PDF_CN | 编程手册 | C02 | - | 2025-09-02 | 93.75 MB | |
| 中型PLC编程手册（运动控制篇） 19010539-SC | 编程手册 | A13 | - | 2025-09-02 | 14.86 MB | |
| 中型PLC指令手册 19011700-SC | 指令手册 | A08 | - | 2025-09-02 | 54.26 MB | |
| 中型PLC编程手册（运动控制篇）-英文 19012378-SC | 编程手册 | A00 | - | 2024-09-11 | 13.79 MB | |
| 中型PLC指令手册-英文 19012377-SC | 指令手册 | A00 | - | 2024-09-11 | 49.62 MB | |
| 中型PLC编程手册（软件使用篇）-英文 PS00003145_PDF_EN | 编程手册 | B06 | - | 2024-04-06 | 45.04 MB | |
| 汇川技术产品保修卡 19010446-SC | 用户手册 | A09 | - | 2023-01-09 | 352.82 KB |
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| KC Certificate-AC712-INT KCC-00021140-RZZS | KCC | A00 | - | 2025-05-25 | 276.77 KB | |
| UKCA-AC700系列-认证证书 UKCA-00015310-RZZS | UKCA | A01 | - | 2023-10-25 | 212.37 KB | |
| UL(cUL)-AC700系列-认证证书 UL(CUL)-00016732-RZZS | UL(cUL) | A00 | - | 2023-05-05 | 230.49 KB | 暂不支持预览
下载文件
|
| CE-AC700系列-认证证书 CE-00012955-RZZS | CE | A00 | - | 2022-10-18 | 713.74 KB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| InoProShop中型PLC后台编程软件 V1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6.L02.exe | 软件与调试工具 | V1.9.1.6.L02 | - | 2026-04-09 | 25.87 MB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.9.1.6+1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6+1.9.1.6.L02.exe | 软件与调试工具 | V1.9.1.6+1.9.1.6.L02 | - | 2026-04-09 | 1.42 GB | 暂不支持预览
下载文件
|
| EIP标签通信库 EIP标签通信库 | 软件与调试工具 | V2.0.2.6 | - | 2025-11-03 | 131.41 MB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.9.0.1+软件升级说明-PC中英文版 InoProShop V1.9.0.1.exe | 软件与调试工具 | V1.9.0.1 | - | 2025-02-24 | 1.28 GB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.8.1.3+软件升级说明-PC中英文版 InoProShop V1.8.1.3.exe | 软件与调试工具 | V1.8.1.3 | - | 2024-08-25 | 1.15 GB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| 01440300-2D 01440300-WX | 2D图纸 | B00 | AC702 | 2022-04-12 | 1.47 MB | 暂不支持预览
下载文件
|
| 01440300-3D 01440300-WXSTEP | 3D图纸 | B00 | AC702 | 2022-04-12 | 23.31 MB | 暂不支持预览
下载文件
|
| 01440335-2D 01440335-WX | 2D图纸 | B00 | AC712 | 2022-04-12 | 1.49 MB | 暂不支持预览
下载文件
|
| 01440335-3D 01440335-WXSTEP | 3D图纸 | B00 | AC712 | 2022-04-12 | 25.45 MB | 暂不支持预览
下载文件
|
| 01440354-2D 01440354-WX | 2D图纸 | B00 | AC703 | 2022-04-12 | 1.46 MB | 暂不支持预览
下载文件
|
| 01440354-3D 01440354-WXSTEP | 3D图纸 | B00 | AC703 | 2022-04-12 | 23.31 MB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| GSDML-V2.31-inovance-AM_AC_xx-20240726.xml 01440696-RCE | 通讯配置文件 | A00 | - | 2025-03-18 | 84.23 KB | 暂不支持预览
下载文件
|
资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
