AC800系列

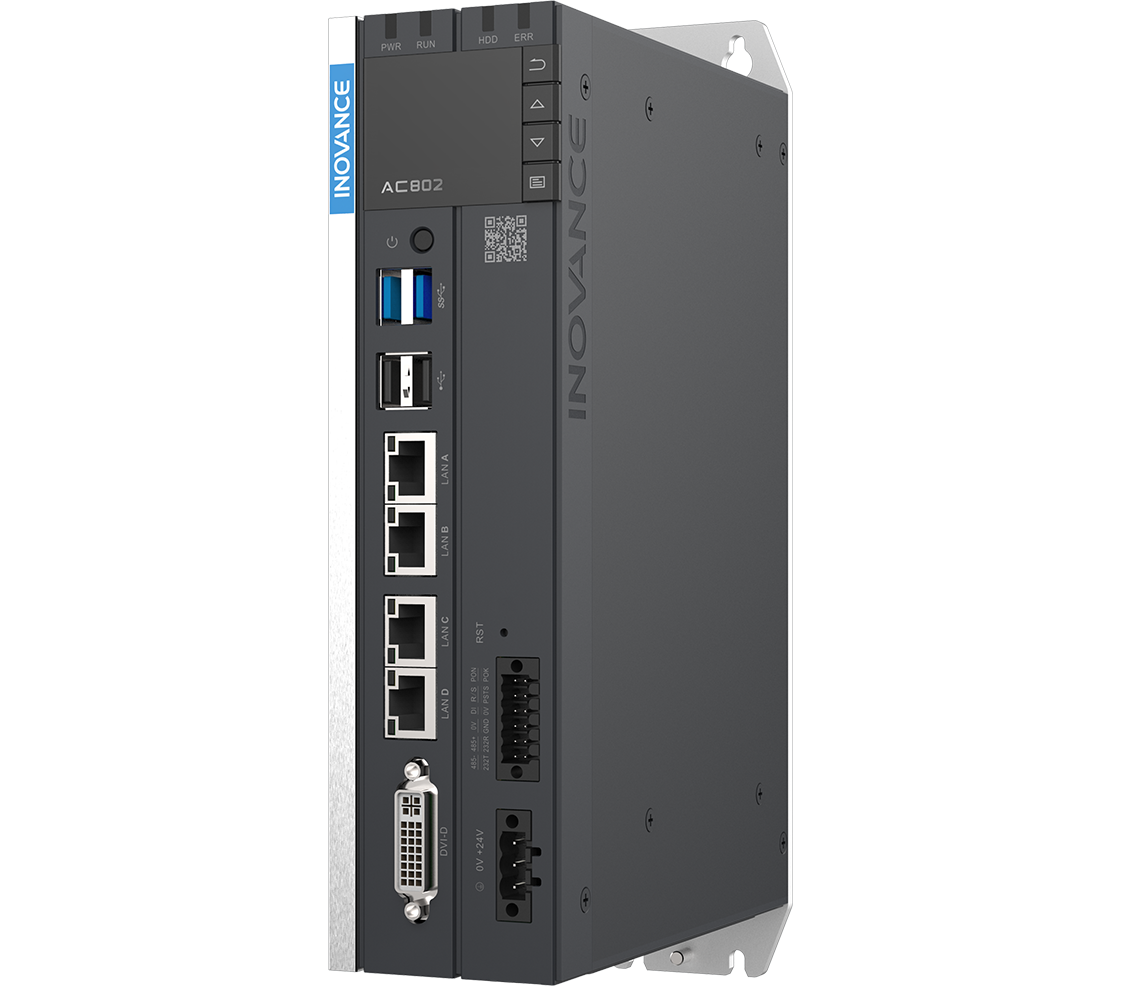

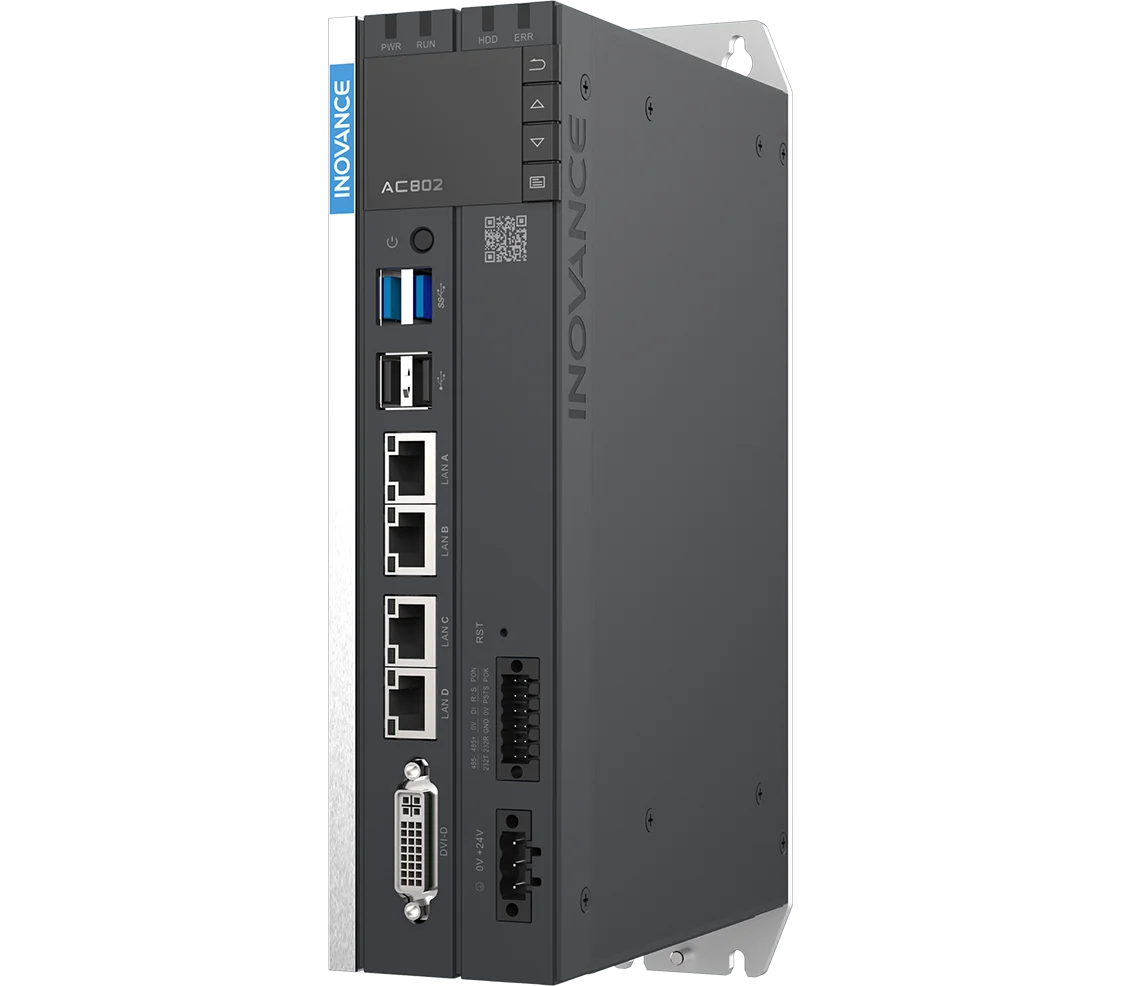

Name: AC800系列书本式高性能智能机械控制器
Brand: 汇川技术

书本式高性能智能机械控制器

多轴同步运动控制边缘计算载体集成行业工艺库智能机械控制器

AC800 高性能智能机械控制器，是基于Intel X86 处理器硬件平台，符合PLCopen 规范的高性能多轴运动控制器，以EtherCAT 为总线，可以实现多轴伺服控制，尤其适用于先进制造业的高速生产装备和大型设备的控制。

产品资料官网详情

产品概览规格参数资料下载

高性能

支持 250μs-8 个轴、500μs-32 轴、4ms-256 轴运算速度

功能强大

同步支持机械手、电子凸轮、电子齿轮

高精度

抖动±40μs

强计算能力

i7+128GSSD+4GDDR为计算提供澎湃动力

数据处理库

用于大数据处理、文件处理、产线数据收集与处理

丰富的数据交互通道

一网到底：OPC UA+EtherNet/IP等工业总线

四网口设计

双EtherCAT口，可以兼顾高响应实时轴控和PTP点位控制，轻松实现环形组网双EtherNet口独立IP,一个口设备间的组网，一个口连接信息层，IP分开，安全隔离

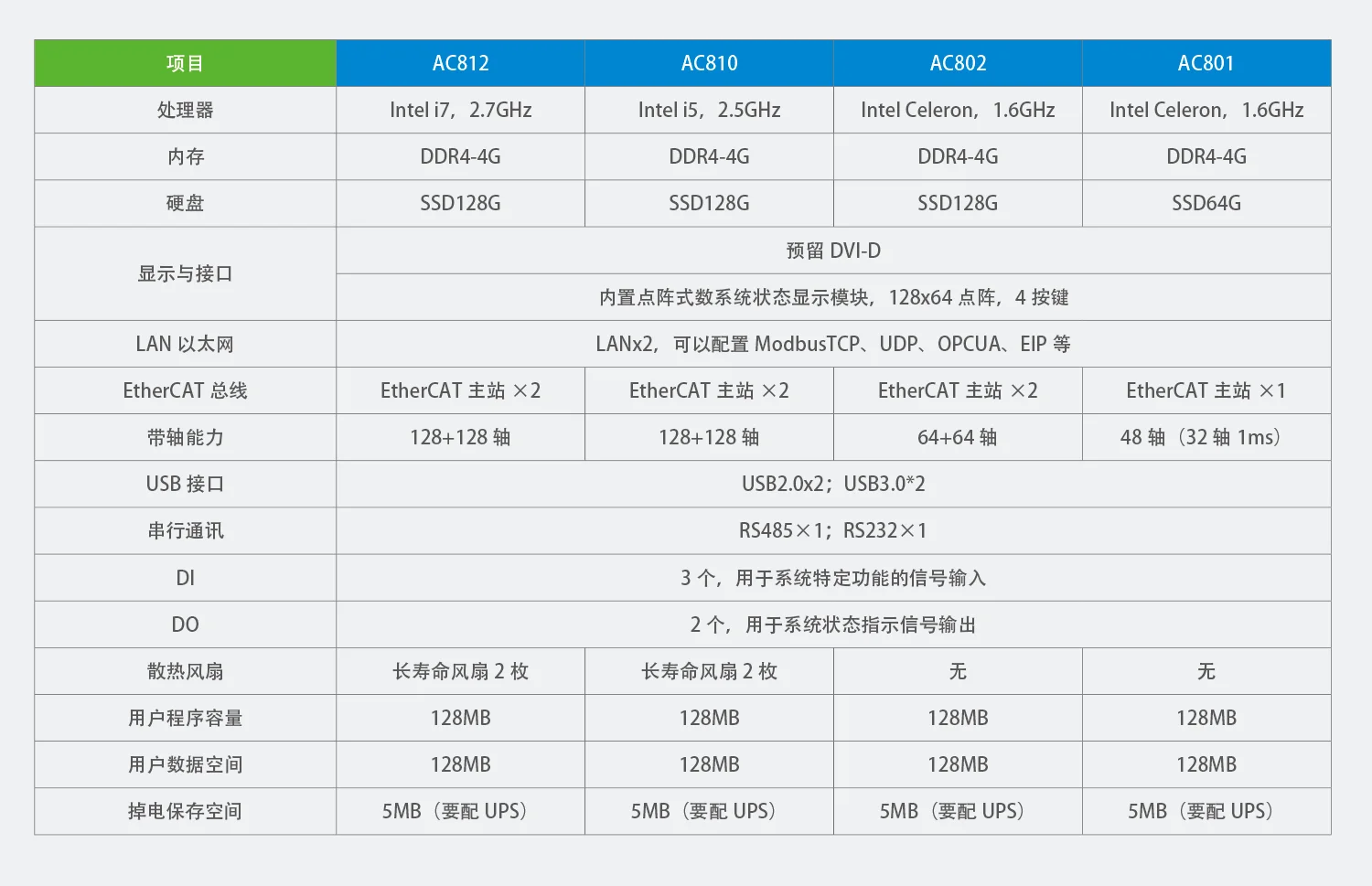

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
AC800-INT系列X86运动控制器折页-英文 19120520-CY	产品彩页	A01	-	2026-04-15	4.46 MB	在线查看下载文件
汇川技术印刷行业解决方案 19120124-CY	解决方案彩页	A01	-	2025-02-13	5.24 MB	在线查看下载文件
锂电池解决方案 19120325-CY	解决方案彩页	A01	-	2024-12-19	8.27 MB	在线查看下载文件
XYR运控系统解决方案 19120316-CY	解决方案彩页	A01	-	2024-12-19	3.40 MB	在线查看下载文件
大容量储能控制系统解决方案 19120144-CY	解决方案彩页	A01	-	2024-12-17	4.26 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
AC800系列智能机械可编程控制器用户手册-中文 PS00002145_PDF_CN	用户手册	B09	-	2026-04-26	7.55 MB	在线查看下载文件
GA10-UPS12不间断电源用户手册 19011451-SC	用户手册	A03	-	2026-04-06	1.65 MB	在线查看下载文件
中型PLC编程手册（机器人集成控制篇）-中文 PS00017338_PDF_CN	编程手册	A01	-	2026-01-11	9.45 MB	在线查看下载文件
AC820系列超紧凑型智能机械控制器用户手册-中文 PS00018709_PDF_CN	用户手册	A04	-	2025-11-27	21.81 MB	在线查看下载文件
AC860系列智能可编程逻辑控制器用户手册-中文 PS00018139_PDF_CN	用户手册	A01	-	2025-09-16	33.74 MB	在线查看下载文件
中型PLC编程手册（软件使用篇）-中文 PS00003145_PDF_CN	编程手册	C02	-	2025-09-02	93.75 MB	在线查看下载文件
中型PLC编程手册（运动控制篇） 19010539-SC	编程手册	A13	-	2025-09-02	14.86 MB	在线查看下载文件
中型PLC指令手册 19011700-SC	指令手册	A08	-	2025-09-02	54.26 MB	在线查看下载文件
AC810智能机械可编程控制器用户手册-俄文 19012727-SC	undefined	A02	-	2025-07-08	5.03 MB	在线查看下载文件
AC800系列智能机械可编程控制器用户手册-英文 PS00002145_PDF_EN	用户手册	B07	-	2025-05-08	6.42 MB	在线查看下载文件
中型PLC编程手册（运动控制篇）-英文 19012378-SC	编程手册	A00	-	2024-09-11	13.79 MB	在线查看下载文件
中型PLC指令手册-英文 19012377-SC	指令手册	A00	-	2024-09-11	49.62 MB	在线查看下载文件
中型PLC编程手册（软件使用篇）-英文 PS00003145_PDF_EN	编程手册	B06	-	2024-04-06	45.04 MB	在线查看下载文件
汇川技术产品保修卡 19010446-SC	用户手册	A09	-	2023-01-09	352.82 KB	在线查看下载文件
GA10-UPS12不间断电源用户手册-英文 19011672-SC	用户手册	A01	-	2022-09-28	1.15 MB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
CE-AC800系列-认证证书 CE-00023080-RZZS	CE	A02	-	2025-12-23	303.00 KB	在线查看下载文件
CE-AC800系列-认证证书 CE-00023689-RZZS	CE	A00	-	2025-11-11	467.52 KB	在线查看下载文件
CE-AC800系列-认证证书 CE-00023240-RZZS	CE	A00	-	2025-07-07	602.64 KB	暂不支持预览下载文件
KC Certificate-AC812-0322-U0R0-INT KCC-00021141-RZZS	KCC	A00	-	2025-05-25	277.93 KB	在线查看下载文件
CE Certificate-ES680 ES680N ES600 ES610 T6(37kW-45kW) UL(CUL)-00012772-RZZS	UL(cUL)	A02	-	2024-02-25	617.42 KB	在线查看下载文件
UKCA Certificate-AC800 series UKCA-00014870-RZZS	UKCA	A01	-	2023-10-25	220.10 KB	在线查看下载文件
CE Certificate-AC800 Series (AC801 AC802 AC810 AC812) CE-00011040-RZZS	CE	A01	-	2022-10-18	596.85 KB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
InoProShop中型PLC后台编程软件 V1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6.L02.exe	软件与调试工具	V1.9.1.6.L02	-	2026-04-09	25.87 MB	暂不支持预览下载文件
InoProShop中型PLC后台编程软件完整包V1.9.1.6+1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6+1.9.1.6.L02.exe	软件与调试工具	V1.9.1.6+1.9.1.6.L02	-	2026-04-09	1.42 GB	暂不支持预览下载文件
EIP标签通信库 EIP标签通信库	软件与调试工具	V2.0.2.6	-	2025-11-03	131.41 MB	暂不支持预览下载文件
InoProShop中型PLC后台编程软件完整包V1.9.0.1+软件升级说明-PC中英文版 InoProShop V1.9.0.1.exe	软件与调试工具	V1.9.0.1	-	2025-02-24	1.28 GB	暂不支持预览下载文件
InoProShop中型PLC后台编程软件完整包V1.8.1.3+软件升级说明-PC中英文版 InoProShop V1.8.1.3.exe	软件与调试工具	V1.8.1.3	-	2024-08-25	1.15 GB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01441775-2D 01441775-WX	2D图纸	B00	AC802-0222-U0R0-A02	2026-03-30	2.23 MB	暂不支持预览下载文件
01441775-3D 01441775-WXSTEP	3D图纸	B00	AC802-0222-U0R0-A02	2026-03-30	7.79 MB	暂不支持预览下载文件
01441097-WX 01441097-WX	2D图纸	B00	AC823-EC	2025-07-31	445.81 KB	暂不支持预览下载文件
01441097-WXSTEP 01441097-WXSTEP	3D图纸	B00	AC823-EC	2025-07-31	8.05 MB	暂不支持预览下载文件
01440940-2D 01440940-WX	2D图纸	B00	AC824	2025-05-13	440.71 KB	暂不支持预览下载文件
01440940-3D 01440940-WXSTEP	3D图纸	B00	AC824	2025-05-13	6.33 MB	暂不支持预览下载文件
01440941-2D 01440941-WX	2D图纸	B00	AC823	2025-05-13	440.71 KB	暂不支持预览下载文件
01440941-3D 01440941-WXSTEP	3D图纸	B00	AC823	2025-05-13	6.33 MB	暂不支持预览下载文件
01440960-2D 01440960-WX	2D图纸	B00	AC822	2025-05-13	440.71 KB	暂不支持预览下载文件
01440960-3D 01440960-WXSTEP	3D图纸	B00	AC822	2025-05-13	6.33 MB	暂不支持预览下载文件
01440990-2D 01440990-WX	2D图纸	B00	AC824-W	2025-05-13	443.96 KB	暂不支持预览下载文件
01440990-3D 01440990-WXSTEP	3D图纸	B00	AC824-W	2025-05-13	6.34 MB	暂不支持预览下载文件
01440991-2D 01440991-WX	2D图纸	B00	AC823-D	2025-05-13	460.35 KB	暂不支持预览下载文件
01440991-3D 01440991-WXSTEP	3D图纸	B00	AC823-D	2025-05-13	6.48 MB	暂不支持预览下载文件
01440992-2D 01440992-WX	2D图纸	B00	AC822-D	2025-05-13	460.76 KB	暂不支持预览下载文件
01440992-3D 01440992-WXSTEP	3D图纸	B00	AC822-D	2025-05-13	6.48 MB	暂不支持预览下载文件
01440993-2D 01440993-WX	2D图纸	B00	AC823-W	2025-05-13	443.96 KB	暂不支持预览下载文件
01440993-3D 01440993-WXSTEP	3D图纸	B00	AC823-W	2025-05-13	6.34 MB	暂不支持预览下载文件
01440994-2D 01440994-WX	2D图纸	B00	AC822-W	2025-05-13	443.96 KB	暂不支持预览下载文件
01440994-3D 01440994-WXSTEP	3D图纸	B00	AC822-W	2025-05-13	6.34 MB	暂不支持预览下载文件
01440995-2D 01440995-WX	2D图纸	B00	AC824-D	2025-05-13	460.35 KB	暂不支持预览下载文件
01440995-3D 01440995-WXSTEP	3D图纸	B00	AC824-D	2025-05-13	6.48 MB	暂不支持预览下载文件
01440822-2D 01440822-WX	2D图纸	B00	AC867	2025-03-19	2.09 MB	暂不支持预览下载文件
01440822-3D 01440822-WXSTEP	3D图纸	B00	AC867	2025-03-19	8.79 MB	暂不支持预览下载文件
GA10-UPS12 72030133-WXSTEP	3D图纸	A00	-	2024-09-09	17.47 MB	暂不支持预览下载文件
01440038-2D 01440038-WX	2D图纸	B00	AC810-0122-U0R0	2021-09-17	2.56 MB	暂不支持预览下载文件
01440038-3D 01440038-WXSTEP	3D图纸	B00	AC810-0122-U0R0	2021-09-17	8.68 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01440435-EPL_B01(AC802-0222-U0R0-INT) 01440435-EPL	EPLAN文件	B01	-	2026-03-12	12.90 MB	暂不支持预览下载文件
01440437-EPL_B01(AC801-0221-U0R0-INT) 01440437-EPL	EPLAN文件	B01	-	2026-03-12	13.02 MB	暂不支持预览下载文件
01440038-EPL_A00（AC810-0122-U0R0) 01440038-EPL	EPLAN文件	A00	-	2023-07-18	10.60 MB	暂不支持预览下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
GSDML-V2.31-inovance-AM_AC_xx-20240726.xml 01440696-RCE	通讯配置文件	A00	-	2025-03-18	84.23 KB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
