高节拍生产
• 四核处理器、纳秒级指令处理速度。 • 综合性能较上一代PLC提升3倍。
PLC / PLC / 中型PLC

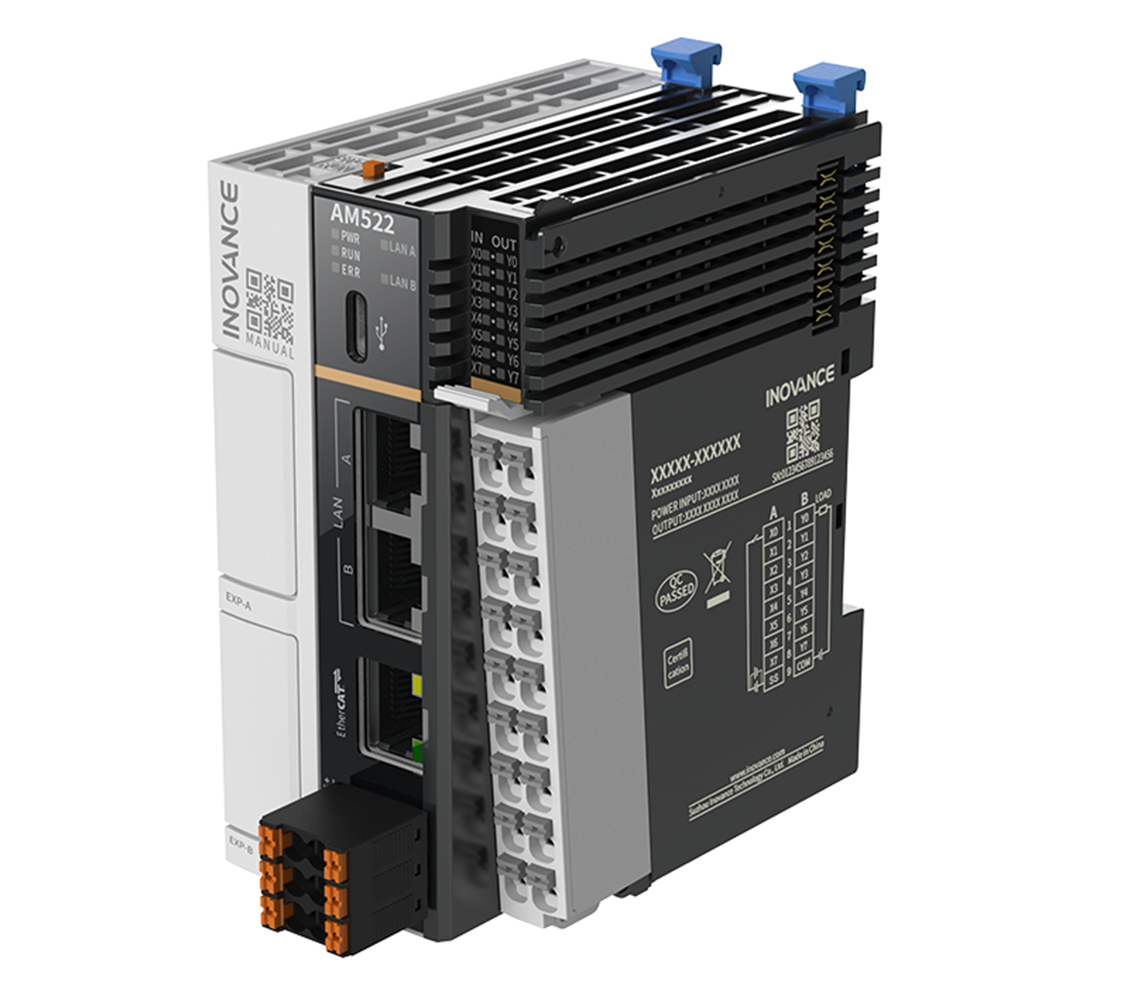

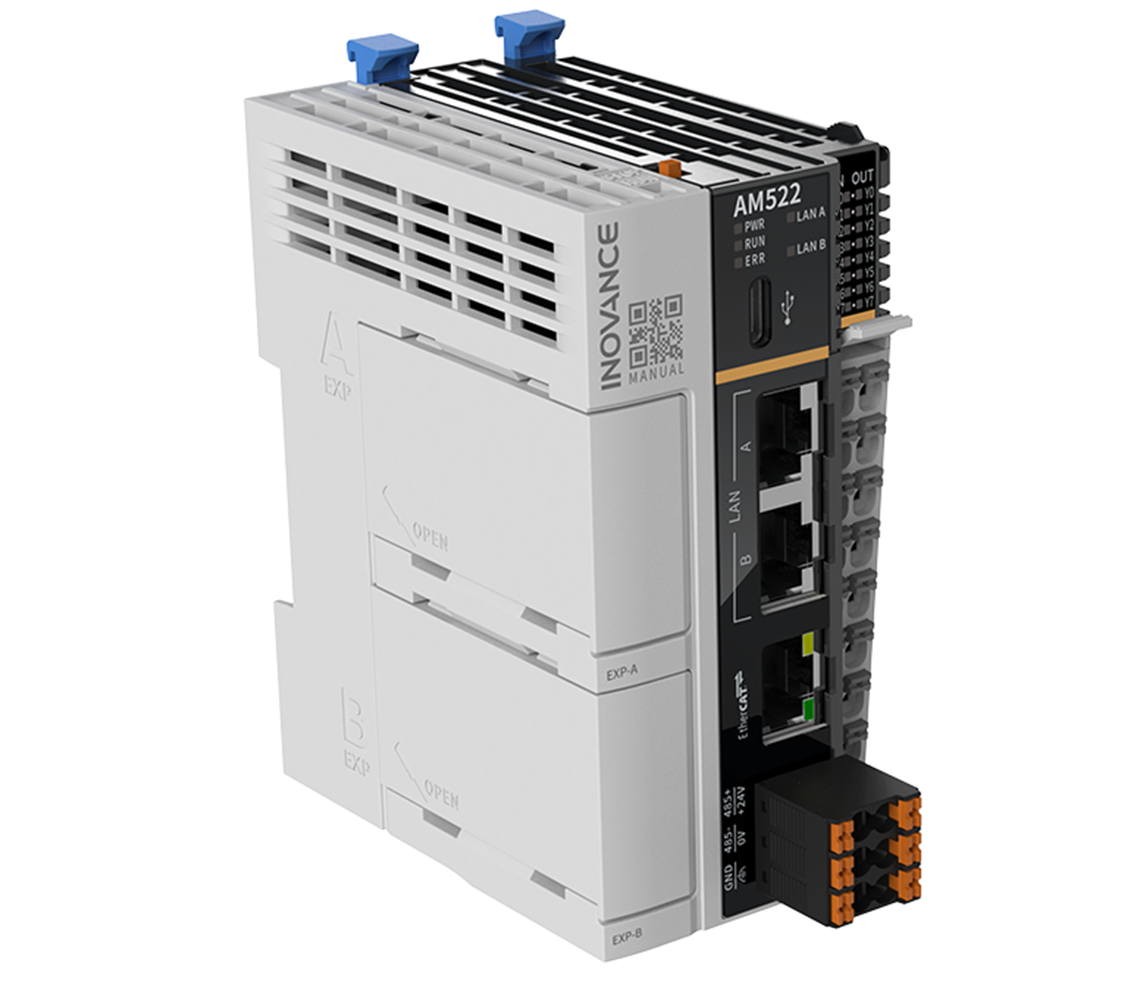

AM500系列
标准型中型PLC
高节拍生产 模块化组合配置 标准化平台开发 中型PLC
AM500系列是汇川技术推出的新一代标准型中型PLC，其设计开发完全符合PLCopen规范和IEC-61131-3标准，支持ST,LD,SFC,CFC等编程语言，以其小巧的CPU体积、模块化灵活组合及高节拍生产特性可适应更多的应用场景。支持EtherCAT、EtherNet/IP、OPC UA、Modbus TCP(支持两路同一网段的IP地址)、TCP/IP、RS485(最大可扩展至3路)、CAN总线等全球标准的工业网络。主要应用于食品饮料、包装、印刷、硅晶、医疗、SMT周边等单机自动化设备及单机组合产线，满足生产效率及控制精度提升场景需求。其开发编程平台InoProShop覆盖从多轴复杂应用、离散单机应用到基本逻辑应用，可搭载汇川技术基于ISA88标准开发的InoQuickPro标准化编程模板框架，实现规范的标准化管理开发，降低人才培训成本。
模块化组合配置

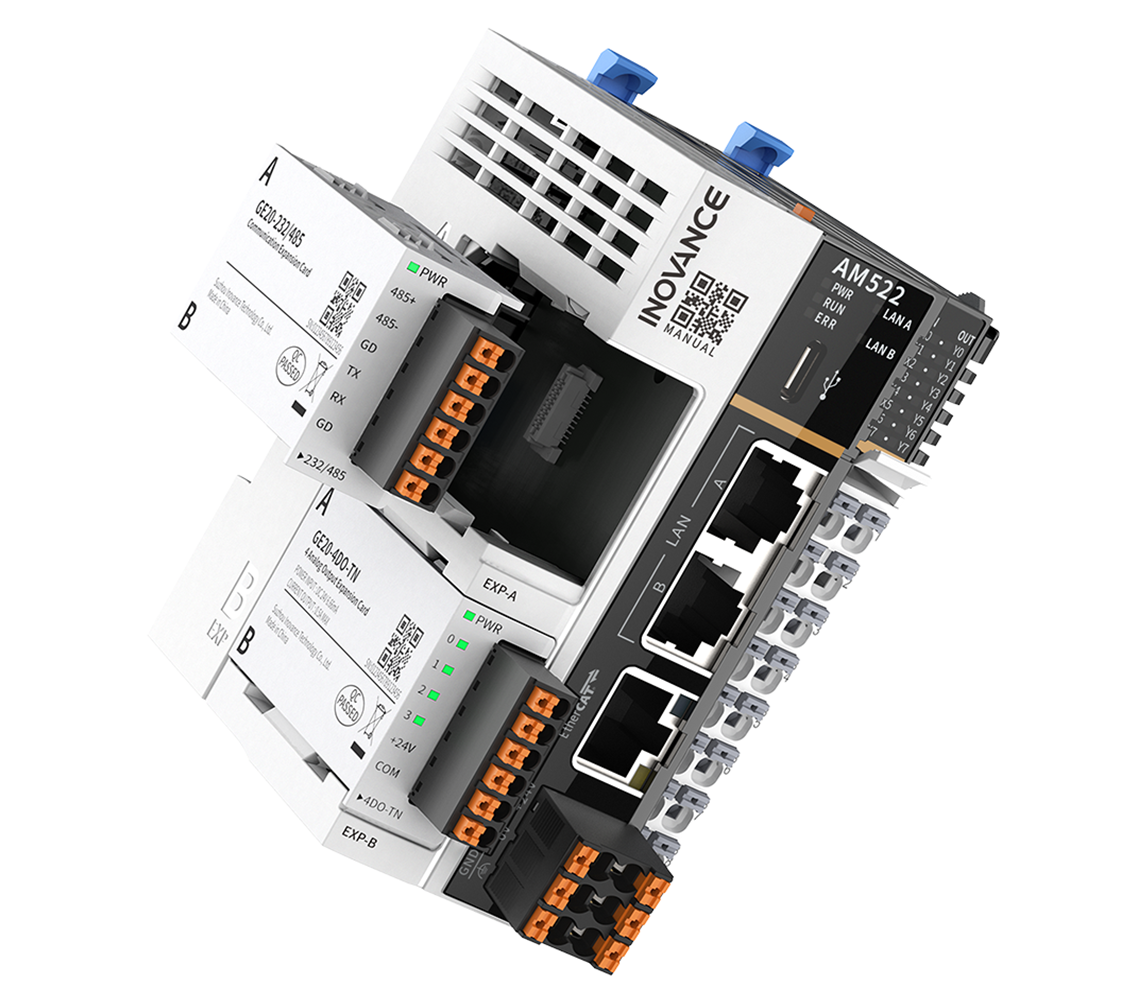

• 本地可扩展16个GL20系列刀片式模块。 • 本体自带两个扩展卡槽，可支持扩展模拟量、数字量、CAN、RS485、TF存储卡、RTC时钟，可根据需要选配。
标准化平台开发
• 使用符合IEC 61131-3/PLCopen标准的梯形图、功能块和ST语言，有效提高项目开发效率。 • 开发平台覆盖多轴复杂应用、离散单机应用到基本逻辑应用。 • 搭载基于ISA88标准的InoQuickPro标准化编程框架，实现快速开发。
大容量
• 10 MByte程序容量。 • 20 MByte数据容量，其中512 kByte支持掉电保持。
强大的组网能力
• EtherNet *2（单IP，内置交换机）+ EtherCAT*1，EtherCAT单口最大支持 127 从站。 • 同时支持EtherNet/IP主站和从站、支持63个Modbus TCP从站。 • 最大可支持3路RS485通信，单路支持31个从站。 • 支持16个OPC UA客户端连接。
规格参数
官方规格参数
资料下载
产品资料下载
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| AM500系列可编程逻辑控制器用户手册-中文 PS00008837_PDF_CN | 用户手册 | A06 | - | 2026-03-11 | 34.46 MB | 暂不支持预览
下载文件
|
| AM500系列可编程逻辑控制器用户手册-英文 PS00008837_PDF_EN | 用户手册 | A07 | - | 2026-02-25 | 47.52 MB | |
| 中型PLC编程手册（机器人集成控制篇）-中文 PS00017338_PDF_CN | 编程手册 | A01 | - | 2026-01-11 | 9.45 MB | |
| 中型PLC编程手册（软件使用篇）-中文 PS00003145_PDF_CN | 编程手册 | C02 | - | 2025-09-02 | 93.75 MB | |
| 中型PLC编程手册（运动控制篇） 19010539-SC | 编程手册 | A13 | - | 2025-09-02 | 14.86 MB | |
| 中型PLC指令手册 19011700-SC | 指令手册 | A08 | - | 2025-09-02 | 54.26 MB | |
| GE20系列扩展卡用户手册-中文 PS00006443_PDF_CN | 用户手册 | A07 | - | 2025-06-22 | 87.79 MB | |
| 中型PLC编程手册（运动控制篇）-英文 19012378-SC | 编程手册 | A00 | - | 2024-09-11 | 13.79 MB | |
| 中型PLC指令手册-英文 19012377-SC | 指令手册 | A00 | - | 2024-09-11 | 49.62 MB | |
| 中型PLC编程手册（软件使用篇）-英文 PS00003145_PDF_EN | 编程手册 | B06 | - | 2024-04-06 | 45.04 MB | |
| 汇川技术产品保修卡 19010446-SC | 用户手册 | A09 | - | 2023-01-09 | 352.82 KB |
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| UKCA-AM500系列-认证证书 UKCA-00018590-RZZS | UKCA | A01 | - | 2025-12-23 | 350.76 KB | 暂不支持预览
下载文件
|
| CE Certificate AM500 AM300CE CE-00017330-RZZS | CE | A05 | - | 2025-08-11 | 369.73 KB | 暂不支持预览
下载文件
|
| KC Certificate-AM523-0808TN-INT KCC-00021125-RZZS | KCC | A00 | - | 2025-05-25 | 277.10 KB | |
| UL(cUL)-AM300系列-认证证书 UL(CUL)-00020354-RZZS | UL(cUL) | A00 | - | 2024-05-26 | 265.00 KB |
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| InoProShop中型PLC后台编程软件 V1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6.L02.exe | 软件与调试工具 | V1.9.1.6.L02 | - | 2026-04-09 | 25.87 MB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.9.1.6+1.9.1.6.L02易用性插件-PC中英文版 InoProShop V1.9.1.6+1.9.1.6.L02.exe | 软件与调试工具 | V1.9.1.6+1.9.1.6.L02 | - | 2026-04-09 | 1.42 GB | 暂不支持预览
下载文件
|
| EIP标签通信库 EIP标签通信库 | 软件与调试工具 | V2.0.2.6 | - | 2025-11-03 | 131.41 MB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.9.0.1+软件升级说明-PC中英文版 InoProShop V1.9.0.1.exe | 软件与调试工具 | V1.9.0.1 | - | 2025-02-24 | 1.28 GB | 暂不支持预览
下载文件
|
| InoProShop中型PLC后台编程软件完整包V1.8.1.3+软件升级说明-PC中英文版 InoProShop V1.8.1.3.exe | 软件与调试工具 | V1.8.1.3 | - | 2024-08-25 | 1.15 GB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| 01440475-2D 01440475-WX | 2D图纸 | B01 | AM522-0808TN | 2024-11-03 | 3.45 MB | 暂不支持预览
下载文件
|
| 01440475-3D 01440475-WXSTEP | 3D图纸 | B01 | AM522-0808TN | 2024-11-03 | 16.08 MB | 暂不支持预览
下载文件
|
| 01440477-2D 01440477-WX | 2D图纸 | B01 | AM521-0808TN | 2024-11-03 | 2.32 MB | 暂不支持预览
下载文件
|
| 01440477-3D 01440477-WXSTEP | 3D图纸 | B01 | AM521-0808TN | 2024-11-03 | 16.08 MB | 暂不支持预览
下载文件
|
| 01440608-2D 01440608-WX | 2D图纸 | B01 | AM521-0808TP | 2024-11-03 | 2.34 MB | 暂不支持预览
下载文件
|
| 01440608-3D 01440608-WXSTEP | 3D图纸 | B01 | AM521-0808TP | 2024-11-03 | 16.08 MB | 暂不支持预览
下载文件
|
| 01440610-2D 01440610-WX | 2D图纸 | B01 | AM522-0808TP | 2024-11-03 | 3.54 MB | 暂不支持预览
下载文件
|
| 01440610-3D 01440610-WXSTEP | 3D图纸 | B01 | AM522-0808TP | 2024-11-03 | 16.08 MB | 暂不支持预览
下载文件
|
| 01440613-2D 01440613-WX | 2D图纸 | B01 | AM523-0808TN | 2024-11-03 | 4.13 MB | 暂不支持预览
下载文件
|
| 01440613-3D 01440613-WXSTEP | 3D图纸 | B01 | AM523-0808TN | 2024-11-03 | 16.10 MB | 暂不支持预览
下载文件
|
| 01440627-2D 01440627-WX | 2D图纸 | B01 | AM522-0808TN-PLUS | 2024-11-03 | 3.44 MB | 暂不支持预览
下载文件
|
| 01440627-3D 01440627-WXSTEP | 3D图纸 | B01 | AM522-0808TN-PLUS | 2024-11-03 | 16.08 MB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| 01440475-EPL_B01(AM522-0808TN) 01440475-EPL | EPLAN文件 | B01 | - | 2026-03-12 | 25.28 MB | 暂不支持预览
下载文件
|
| 01440477-EPL_B01(AM521-0808TN) 01440477-EPL | EPLAN文件 | B01 | - | 2026-03-12 | 25.28 MB | 暂不支持预览
下载文件
|
| 01440613-EPL_B01(AM523-0808TN) 01440613-EPL | EPLAN文件 | B01 | - | 2026-03-12 | 25.41 MB | 暂不支持预览
下载文件
|
| 01440805-EPL_B01(AM521-0808TP-INT) 01440805-EPL | EPLAN文件 | B01 | - | 2026-03-12 | 35.45 MB | 暂不支持预览
下载文件
|
| 01440807-EPL_B01(AM522-0808TP-INT) 01440807-EPL | EPLAN文件 | B01 | - | 2026-03-12 | 35.45 MB | 暂不支持预览
下载文件
|
| 资料名称 | 分类 | 版本 | 适配型号 | 更新时间 | 大小 | 操作 |
|---|---|---|---|---|---|---|
| GSDML-V2.31-inovance-AM_AC_xx-20240726.xml 01440696-RCE | 通讯配置文件 | A00 | - | 2025-03-18 | 84.23 KB | 暂不支持预览
下载文件
|
资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
