伺服 / 精密机电 / 旋转直驱电机（DDR）

ISMT系列

Name: ISMT系列旋转直驱电机（DDR）
Brand: 汇川技术

旋转直驱电机

简准精快

ISMT 系列精密直接驱动旋转电机，无需减速装置直接与负载连接，具有较高的系统精度及刚性，中空轴结构可以使配线及气管从中穿过，从而节省空间。配合高性能伺服驱动器能获得较高的运行平稳性和定位精度，是3C 自动化、LED、半导体等行业应用首选。

产品资料官网详情

产品概览规格参数资料下载

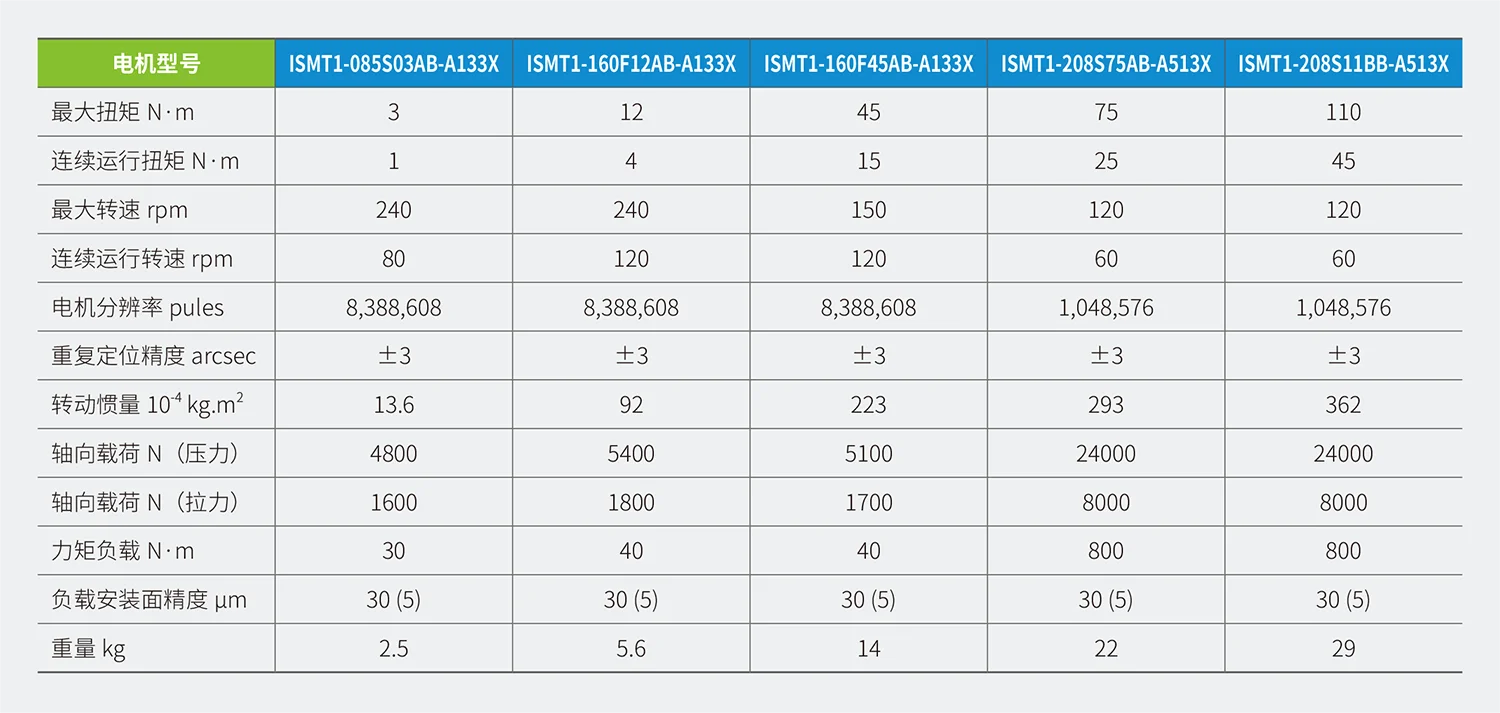

规格参数

官方规格参数

资料下载

产品资料下载

资料名称	分类	版本	适配型号	更新时间	大小	操作
电机综合选型手册-中文 PS00012414_PDF_CN	选型手册	A00	-	2025-11-11	104.00 MB	在线查看下载文件
ISMT&MP系列DDR电机安全注意事项 19010331-SC	用户手册	B04	-	2025-05-20	1002.44 KB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
UL Certificate-DDR Series Motor UL(CUL)-00020935-RZZS	UL(cUL)	A00	-	2024-06-19	686.18 KB	在线查看下载文件

资料名称	分类	版本	适配型号	更新时间	大小	操作
01112906-2D 01112906-WX	2D图纸	B01	ISMT1-160F45AB-A133X	2024-04-01	2.35 MB	在线查看下载文件
01112906-3D 01112906-WXSTEP	3D图纸	B01	ISMT1-160F45AB-A133X	2024-04-01	1.50 MB	暂不支持预览下载文件
01112486-3D 01112486-WXSTEP	3D图纸	B00	ISMT1-160F45AB-A333X-B1	2023-05-16	1.86 MB	暂不支持预览下载文件
01110546-2D 01110546-WX	2D图纸	B00	INOVC-3-L2020001	2023-02-28	1.30 MB	在线查看下载文件
01110603-2D 01110603-WX	2D图纸	B00	ISMT1-208S11BB-A513X	2023-02-28	1.31 MB	在线查看下载文件
01110604-2D 01110604-WX	2D图纸	B00	ISMT1-208S75AB-A513X	2023-02-28	1.40 MB	在线查看下载文件
01110922-2D 01110922-WX	2D图纸	B00	ISMT1-160F45AB-A113X-JX	2023-02-28	1.55 MB	在线查看下载文件
01110546-3D 01110546-WXSTEP	3D图纸	B00	INOVC-3-L2020001	2023-01-03	1.10 MB	暂不支持预览下载文件
01110603-3D 01110603-WXSTEP	3D图纸	B00	ISMT1-208S11BB-A513X	2023-01-03	1.10 MB	暂不支持预览下载文件
01110604-3D 01110604-WXSTEP	3D图纸	B00	ISMT1-208S75AB-A513X	2023-01-03	977.84 KB	暂不支持预览下载文件
01110635-3D 01110635-WXSTEP	3D图纸	B00	ISMT1-160F12AB-A133X	2023-01-03	910.92 KB	暂不支持预览下载文件
01110667-3D 01110667-WXSTEP	3D图纸	B00	ISMT1-160F12AB-A332X-B1	2023-01-03	1.51 MB	暂不支持预览下载文件
01110922-3D 01110922-WXSTEP	3D图纸	B00	ISMT1-160F45AB-A113X-JX	2023-01-03	968.72 KB	暂不支持预览下载文件
01112486-2D 01112486-WX	2D图纸	B00	ISMT1-160F45AB-A333X-B1	2021-09-07	1.09 MB	在线查看下载文件
01110505-2D 01110505-WX	2D图纸	B00	ISMT1-160F12AB-A332X	2020-12-29	256.31 KB	暂不支持预览下载文件
01110602-2D 01110602-WX	2D图纸	B00	ISMT1-160F12AB-A333X	2020-12-29	257.05 KB	暂不支持预览下载文件
01110635-2D 01110635-WX	2D图纸	B00	ISMT1-160F12AB-A133X	2020-12-29	522.68 KB	在线查看下载文件
01110667-2D 01110667-WX	2D图纸	A00	ISMT1-160F12AB-A332X-B1	2020-12-29	881.22 KB	暂不支持预览下载文件

资料条目与文件地址均来自汇川官网实时接口，当前页面直接复用了官网文件下载地址。
